扩音对讲系统

煤矿扩音对讲系统

系统概述

定义与功能

煤矿扩音对讲系统是一种专门设计用于煤矿井下复杂环境的专业通信设备。它通过 多台扩音电话串联组成的网络 ,实现高效的半双工广播式语音通话,显著提升了井下作业的通信效率。该系统不仅能与煤矿生产电话系统无缝集成,还具备 自动拨号功能 ,便于存储和拨打调度室电话,确保地面调度室与井下巡检人员的实时联系。
此外,现代矿用扩音电话已发展成为集 全线路广播、半双工通话、打点联络和报警 等多功能于一体的先进通信工具,在煤矿安全生产和管理中发挥着关键作用。

系统组成

煤矿扩音对讲系统的核心组成部分包括:
  • 地面调度主机:系统控制中心,负责管理和协调整个通信网络
  • 接入网关:连接不同通信子系统,实现信号转换和协议适配
  • 耦合器:用于连接通信电缆,确保信号的有效传输
  • 保安配线架:保护通信设备免受过电压和过电流的影响
  • 矿用本安型电话机:专为井下环境设计的安全通信终端
这些组件共同构成了一个完整、可靠的煤矿扩音对讲系统,能够适应复杂的井下环境,确保通信的安全性和稳定性。

方案原理

通信原理

煤矿扩音对讲系统采用了先进的 IP数字网络系统架构 ,实现了高效、稳定的语音通信。这种架构不仅提高了系统的通信质量和可靠性,还为其提供了丰富的功能扩展可能性。

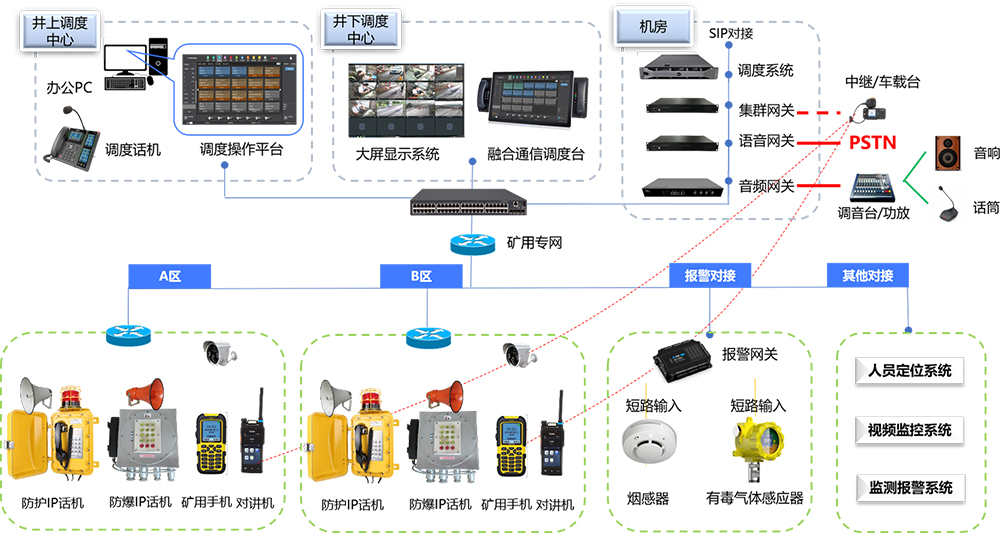

煤矿扩音对讲系统架构
系统的核心在于 网络音频传输模块 ,如SIP2800V系列。这些模块通过 SIP协议 实现了多种关键功能:
  1. SIP对讲 :支持一对一的双向通话,既可主动发起呼叫,也支持被动接听。
  2. IP打点 :允许向多个目标发送预设音频,实现快速信息传递。
  3. IP喊话 :通过麦克风实现单向或多向的即时语音广播。
为了适应煤矿井下的特殊环境,系统采用了 高质量的音频压缩技术 和 纯数字的传输方式。这种方法有效减少了传输过程中的噪音累积,显著提升了语音质量。即使在复杂的井下环境中,也能保证清晰、稳定的语音通信。
系统还巧妙地利用了 CAN总线技术 ,实现了与传统矿用设备的无缝衔接。例如,通过CAN总线,系统可以:
  1. 控制IP矿用电话内置音频文件的播放
  2. 传输半双工音频信号(备用)
  3. 传输IO干接点应用
这种设计不仅提高了系统的兼容性,还增强了其在复杂环境下的适应能力。
为进一步优化系统性能,一些高级模块还引入了 低功耗设计 。在CAN模式下,整机功耗可降至5mA以下,这使得系统能够在电池供电条件下长时间稳定运行4。这一特性大大拓展了系统的应用场景,尤其适用于井下某些难以布线的区域。

抗噪声技术

在煤矿井下这样特殊的环境中,噪声问题是影响通信质量的一大挑战。煤矿扩音对讲系统采用了多项先进技术来克服这一难题,确保在高噪声环境下的清晰通话。
系统的核心抗噪声技术包括:
  1. 话音激活技术(Voice Activity Detection, VAD) :这是一种智能算法,能够准确检测出输入信号中有无话音。其工作原理如下:
  2. 当VAD等于0时,系统判定为无话音,自动关闭发射器;
  3. 当VAD等于1时,系统判定有话音输入,启动发射器并输出语音信号。
这种机制不仅有效降低了背景噪声的传输,还提高了系统的能源效率。
  1. 舒适噪声生成(Comfort Noise Generation, CNG) :这项技术主要用于改善通话体验。当VAD检测到无话音时,系统会生成模拟背景噪声的舒适噪声,避免通话中断带来的不适感。CNG的工作流程如下:
  2. VAD等于1时,话音与背景噪声一同传输;
  3. VAD等于0时,关闭发射机,但通过SID(静寂描述帧)技术继续传输背景噪声描述信号。
这种方法有效解决了背景噪声时断时续的问题,提高了通话的连贯性和自然度。
  1. 数字信号处理(DSP)技术 :系统采用了专业的DSP抗噪模块和噪音消除式麦克风。这些硬件设备结合先进的算法,能够实时分析和过滤掉大部分环境噪声,只保留清晰的人声信号。
通过综合运用这些技术,煤矿扩音对讲系统能够在高达115dB的极端噪声环境中仍保持清晰通话。这不仅大幅提升了通信质量,也为矿工的生命安全提供了有力保障。在紧急情况下,清晰的语音通信可以直接决定救援行动的成败,因此这些抗噪声技术在煤矿安全生产中扮演着至关重要的角色。

安全性设计

在煤矿扩音对讲系统的设计中,安全性始终是首要考虑的因素。为了适应煤矿井下复杂多变的环境,系统采取了一系列针对性的安全措施,主要包括本质安全型设计和防爆特性。

本质安全型设计

系统采用了 本质安全型电路设计 ,这是确保设备在煤矿井下安全运行的关键。这种设计的核心理念是在设备遇到异常情况时,能够 自动切断电源 ,从而有效防止设备过热、短路等安全隐患的发生。具体来说,系统中的各个电气元件都被精心设计和选择,以确保在整个工作范围内,无论在正常工作还是故障状态下,都不会产生足以引起瓦斯或煤尘爆炸的能量。

防爆特性

除了本质安全型设计外,系统还具备出色的 防爆特性 。这主要得益于其独特的 浇封设计 。浇封工艺是一种将电子元件和电路板浸没在特殊的绝缘材料中的技术,从而实现内部电路与外部环境的完全隔离。这种设计不仅能够有效防止火花的产生,还能显著提高设备在潮湿、粉尘等恶劣环境下的适应能力,使其能够长期稳定地运行在煤矿井下。
值得注意的是,系统的安全性设计并不局限于硬件层面。在软件功能上,系统同样体现了对安全性的高度重视。例如,许多矿用扩音电话都集成了 一键预警功能 。这个功能允许工作人员在遇到紧急情况时,能够迅速触发警报,将求救信号传送到地面控制中心或其他指定地点。这种快速响应机制极大地提高了应急处置的效率,为煤矿安全生产提供了强有力的保障。
通过这些多层次、全方位的安全性设计,煤矿扩音对讲系统不仅满足了煤矿井下苛刻的使用环境要求,还为矿工的生命安全提供了坚实的保障。这种全面的安全考量体现了系统设计者对煤矿安全生产的深刻理解,也是煤矿扩音对讲系统能够在复杂环境中稳定运行的关键所在。

功能特点

扩音对讲

扩音对讲
煤矿扩音对讲系统的核心功能包括 广播、对讲和打点 ,这些功能为煤矿井下的通信提供了全面的支持。具体内容如下:
  1. 广播功能
系统的一个重要特点是其强大的广播能力。通过先进的 IP数字网络系统架构 ,系统能够实现 全区广播、分区广播和定向广播。这种灵活的广播方式使得管理人员可以根据实际情况选择最适合的广播范围,既可以对整个矿井进行全局通告,也可以针对特定区域或工作面进行局部通知,大大提高了信息传达的精准性和效率。
  1. 对讲功能
系统支持 半双工和全双工两种对讲模式。半双工模式下,通信双方可以交替发言,适合于简单的指令传达和确认;而在全双工模式下,双方可以同时进行双向通话,更适合于复杂情况下的详细沟通和讨论。这种灵活的对讲模式切换,能够满足煤矿井下各种通信需求,无论是日常生产调度还是紧急情况下的快速决策。
  1. 打点功能
系统还配备了 打点功能 ,这是一种简化的通信方式,通常用于快速传递预设的信息或信号。打点信号可以在系统中预设,也可以根据不同情况进行自定义。这种功能特别适用于需要快速响应的情况,如紧急撤离命令或重要设备启停通知等。
值得一提的是,系统采用了 高质量的音频压缩技术和纯数字的传输方式 ,有效减少了传输过程中的噪音累积,显著提升了语音质量2。这意味着即使在复杂的井下环境中,也能保证清晰、稳定的语音通信,这对于确保煤矿安全生产至关重要。
此外,系统还具备 一键呼叫功能 ,允许工作人员在遇到紧急情况时能够迅速与地面控制中心取得联系。这一功能大大缩短了应急响应的时间,提高了煤矿安全事故的处理效率,为矿工的生命安全提供了更加有力的保障。

紧急报警

紧急报警
煤矿扩音对讲系统在紧急报警方面表现出色,为煤矿安全生产提供了强有力的技术支持。系统设计了 自动和手动两种报警触发机制 ,确保在各种紧急情况下都能及时发出警报。

自动报警

自动报警功能与煤矿安全监控系统紧密集成。当监测到以下异常情况时,系统会立即触发报警:
异常情况 监测指标
瓦斯浓度超标 > 设定阈值
局部通风机停止运转 工作状态异常
其他潜在危险状况 相应监测参数超出安全范围
一旦触发自动报警,系统会 自动在特定区域发出安全告警 ,提醒相关人员采取必要措施。这种实时、自动的报警机制大大提高了应对突发事件的效率,最大限度地减少了灾害造成的损失。

手动报警

手动报警功能同样强大。系统设置了 一键报警按钮 ,允许工作人员在发现紧急情况时迅速触发警报。这种设计确保了即使在自动监测系统失效的情况下,仍然能够及时发出警报。
更为人性化的是,系统支持 人工调用应急预案语音材料 ,并将其播放给指定区域。这种灵活性使得在不同类型的紧急情况下,能够有针对性地提供指导信息,提高了应急响应的精准性和有效性。

系统联动

煤矿扩音对讲系统的紧急报警功能还与其他安全系统实现了有效联动。例如,当检测到安全监控系统告警时,系统可以根据预先设定的程序, 调动相关应急预案 ,指挥现场人员撤离。这种联动机制形成了一个完整的应急响应链条,大大提高了煤矿应对突发事件的整体能力。
通过这些全面而细致的设计,煤矿扩音对讲系统不仅为煤矿安全生产提供了可靠的技术保障,还为矿工的生命安全筑起了一道坚实防线。

智能调度

煤矿扩音对讲系统在智能调度方面的表现尤为突出,为煤矿的生产管理和应急指挥提供了强有力的技术支持。系统的核心优势在于其 高度集成的调度指挥平台 ,实现了多种通信资源的统一调度和管理。具体内容如下:
  1. 融合多种通信资源
该平台融合了 5G、4G、WiFi、IAD、广播、数字程控、视频调度 等多种通信资源,为调度指挥提供了丰富多样的通信手段。这种多元化的通信方式确保了在各种复杂环境下都能保持有效的通信联系,大大提高了调度工作的灵活性和效率。
  1. 可视化调度功能
系统的一个亮点是其 可视化调度功能 。通过先进的 B/S架构 ,系统能够实现实时数据的可视化展示,为调度人员提供了直观、清晰的信息呈现方式。这种可视化功能不仅提高了信息传递的效率,还有助于调度人员快速把握整体情况,做出更加准确的决策。

  1. 智能语音调度技术
在智能化方面,系统引入了 智能语音调度技术 。这项技术能够将语音直接转换为指令,大大简化了调度操作流程。工作人员只需通过语音命令,就能快速获取所需的各种信息,如设备运行状态、人员位置等。这种创新不仅提高了调度效率,还减轻了调度人员的工作负担,使得他们能够将更多精力投入到决策和协调工作中。
  1. 多模态语音交互技术
为了应对煤矿井下复杂的噪声环境,系统采用了 多模态语音交互技术 。这项技术能够有效降低环境噪音的干扰,提高语音识别的准确率。在实际应用中,系统可以将其他人声和环境噪声进行过滤,准确地分离出目标说话人的声音进行识别。这种技术不仅提高了语音调度的可靠性,还在一定程度上改善了井下工作人员的通信体验。
  1. 智能外呼功能
在应急调度方面,系统配备的 智能外呼功能 表现出色。这项功能能够实现一对多的通知下发,并自动进行反馈统计。在紧急情况下,系统可以通过机器人语音电话的方式批量通知多人,大大提高了应急响应的速度和效率。这种智能化的应急调度机制,为煤矿的安全生产提供了有力保障。

应用场景

采煤工作面

在煤矿开采过程中,采煤工作面是最关键也是最危险的区域之一。煤矿扩音对讲系统在这里发挥了重要作用,特别是在 智能化开采 方面。系统通过与自动化控制系统深度集成,实现了 语音联动功能 ,使操作人员能够远程控制采煤机和其他设备,大大提高了工作效率和安全性1。
此外,系统还支持 实时录音、回放和查询 ,为生产管理和事故调查提供了宝贵的数据支持1。这种智能化的应用不仅优化了采煤工作面的操作流程,还为煤矿的安全生产提供了有力保障。

运输巷道

在煤矿运输巷道中,扩音对讲系统扮演着不可或缺的角色。系统通过 沿线部署的扩音电话 ,为运输车辆驾驶员和地面调度中心之间建立了实时、可靠的通信通道。这种布置不仅提高了运输效率,还显著增强了巷道内的交通安全。特别是在长距离运输巷道中,系统能够实现 全程覆盖 ,确保了信息传递的连续性和完整性,有效预防了因通信不畅导致的安全隐患。

应急救援

在煤矿事故应急救援中,扩音对讲系统扮演着关键角色。系统通过 一键报警功能 和 智能语音调度技术 ,实现了快速响应和高效指挥。特别是在复杂噪声环境下,其 多模态语音交互技术 显著提高了语音识别准确性,确保了救援指令的准确传达。此外,系统与安全监控系统的联动机制,能够 自动触发应急预案 并引导人员疏散,极大提升了救援效率和安全性。
