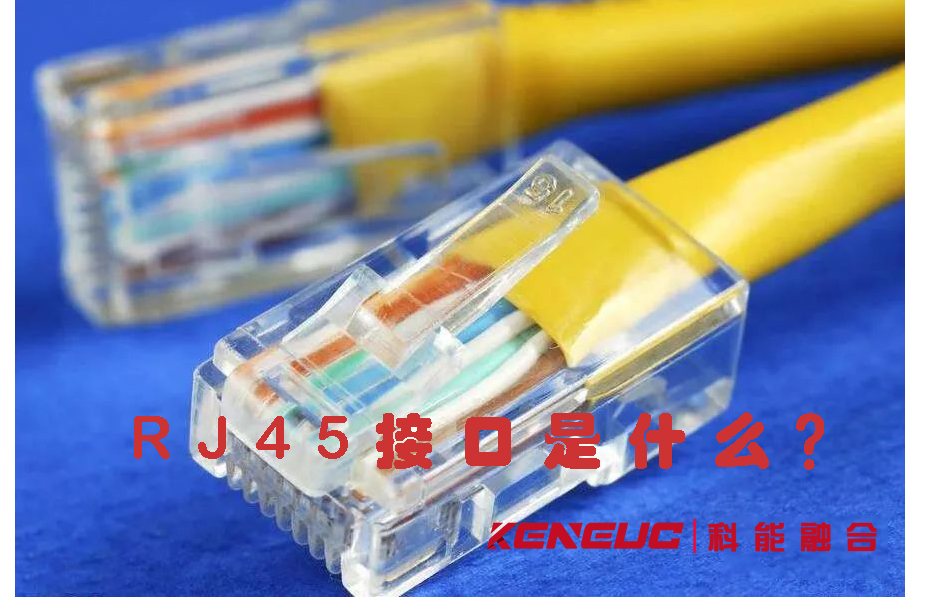

RJ45接口的定义
RJ45接口是一种典型的8P8C(8位置8插座)接口,也被称为Modular Connector。它的名称来源于其连接器的结构和标准编号。RJ代表注册接口(Registered Jack),45表示该接口的序号。RJ45接口通常采用8个金属接点,用于插入和固定网线。这些接点按照特定的顺序连接到网线的8个导线上,以实现数据的传输和通信。
RJ45接口的常见应用场景
1. 家庭网络连接:RJ45接口常用于家庭网络的布线和连接。通过将计算机、电视、游戏机等设备与路由器连接,可以实现家庭内部的互联网接入和共享资源。
2. 办公室网络连接:在办公室环境中,RJ45接口被广泛用于连接电脑、打印机、服务器等设备,构建局域网(LAN)。通过交换机或路由器的连接,实现多设备之间的数据传输和共享。
3. 数据中心连接:大型数据中心通常使用RJ45接口连接服务器、存储设备和网络设备。这些接口提供高速、稳定的数据传输,确保数据中心的正常运行。
4. 电话线路连接:RJ45接口也可用于连接电话线路。通过将电话插头插入RJ45接口,可以实现电话信号的传输和通信。
RJ45接口的使用步骤
1. 准备工作:确保你有一根合适的网线和RJ45接口。网线应符合所需的规格和要求,例如Cat5、Cat5e或Cat6等。
2. 剥离网线外皮:使用剥线钳或剥线刀,轻轻剥离网线外皮的一小段,露出内部的8根绞线。
3. 分离绞线并排列:将绞线分成4对,每对包含两根绞线。按照T568A或T568B标准,将每对绞线的顺序排列好。
4. 剪短绞线并整齐排列:使用剪线钳剪短绞线,使其长度均匀一致,并整齐地排列在RJ45接口的插槽中。
5. 压接RJ45接口:将整理好的绞线插入RJ45接口的插槽中,确保绞线的顺序和位置准确无误。使用压线钳将RJ45接口固定在网线上,确保接触良好。
6. 检查连接质量:使用测试仪或网络工具检查连接的质量和连通性。确保数据可以正常传输和接收。
总结
RJ45接口是一种常见的网络连接接口,具有广泛的应用场景。它是一种标准化的物理连接接口,用于将计算机、交换机、路由器等设备与局域网或广域网连接起来。通过了解RJ45接口的定义、常见应用场景和使用步骤,我们可以更好地理解和应用这一重要的网络连接技术。无论是在家庭网络、办公室环境还是数据中心,RJ45接口都扮演着关键的角色,为我们提供高速、稳定的数据传输和通信。
