SDH技术(详解SDH光传输技术的原理与应用)

什么是SDH？

SDH（Synchronous Digital Hierarchy，同步数字体系）是一种用于不同速率数字信号传输的标准化数字信号等级结构。它通过同步复用技术，将不同速率的信号进行复用，形成标准化的数字传输结构，实现高效、可靠的数据传输。SDH的基本传输结构是STM-N，其中N表示不同的速率等级，如STM-1、STM-4、STM-16等。STM-1是SDH的基本模块，其速率为155.52Mbps。SDH技术具有统一的网络管理系统，可以实现对网络资源的集中配置、监控和维护，降低了网络管理的复杂性和成本.

SDH的基本原理

SDH采用时间分割多路复用技术，将不同速率的信号按照特定的规则分割成固定长度的时隙，并在光纤传输中进行传输。SDH的基本原理包括以下几个方面：

1. 时隙复用

SDH将不同速率的信号分割成固定长度的时隙，然后按照特定的规则进行复用。这样可以有效地利用光纤传输带宽，提高传输效率。

2. 同步传输

SDH采用同步传输方式，即发送端和接收端的时钟保持同步。这样可以确保数据的可靠传输，避免信号失真和抖动。

3. 容错机制

SDH具有强大的容错机制，可以检测和纠正传输过程中的错误。它采用循环冗余检验（CRC）和前向纠错（FEC）等技术，确保数据的完整性和可靠性。

4.SDH技术中的STM-N定义

在同步数字系列（SDH）技术中，"STM-N"代表同步传送模块的阶数，其中"N"表示该模块的大小或容量等级。STM-N是一种信息结构，表现为重复周期为125毫秒的块状帧结构，由信息净负荷和段开销组成。STM-N主要用于支持段层连接，确保数据在传输过程中的完整性和可靠性。

STM-N的基本单位是STM-1，其传输速率为155.520 Mbit/s。通过将多个STM-1模块同步复用，可以形成更高阶的STM模块，例如STM-4、STM-16等，每增加一个阶数，其容量就会相应增加。例如，STM-4是由四个STM-1模块组成，其总传输速率为622.080 Mbit/s，而STM-16则是由十六个STM-1模块组成，总传输速率为2488.320 Mbit/s。

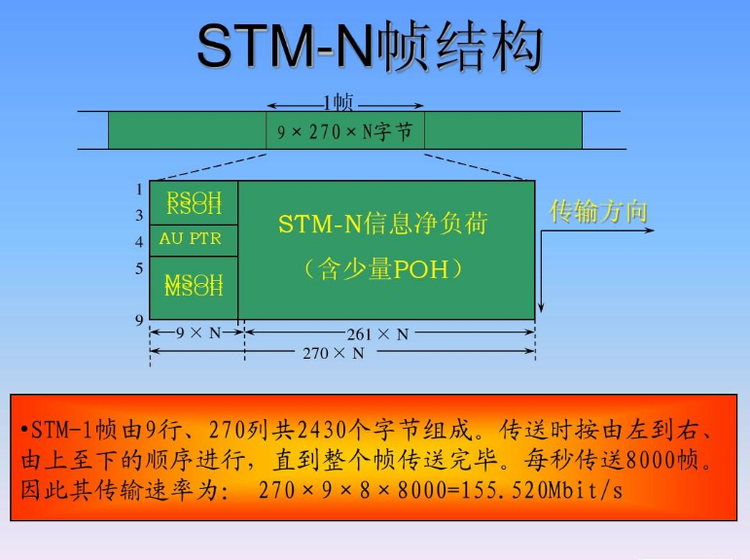

STM-N帧结构包括三个主要区域：信息净负荷区、段开销区（包括再生段开销和复用段开销）以及管理单元指针区。信息净负荷区用于传输实际的用户数据，段开销区包含用于网络管理和维护的信息，管理单元指针区则用于指示信息净负荷的起始位置，以便正确分离和处理数据。

SDH的应用

SDH广泛应用于电信和网络领域，主要用于长距离、大容量的数据和语音传输。它具有以下几个主要的应用：

1. 电信传输

SDH在电信领域中被广泛应用于长距离、大容量的数据和语音传输。它可以提供高质量、可靠的传输服务，满足电信运营商对带宽和传输质量的要求。

2. 数据中心互联

随着云计算和大数据的快速发展，数据中心互联变得越来越重要。SDH可以提供高速、可靠的数据传输通道，支持数据中心之间的互联。

3. 移动通信

SDH在移动通信领域中的应用也非常广泛。它可以实现移动网络之间的互联，支持高速、稳定的数据传输，为移动通信提供可靠的基础设施。

4.SDH技术在电力系统中的应用

SDH（同步数字体系）技术在电力系统中通常应用于构建高速、稳定、可靠的通信网络。它的主要作用包括传输电力系统的控制信号、保护信息、监测数据以及其他辅助服务。SDH技术的关键优势在于其高强度、高效率的信息传输能力，特别是在继电保护信息的传递方面，它能够提供快速、准确的数据传输，确保电力系统的安全稳定运行。

在电力通信系统中，SDH技术通常采用环型拓扑结构，这种结构具有较高的自愈能力，能够在传输媒体主信号被切断时，通过自愈环迅速恢复通信，从而提高了通信的可靠性。此外，SDH技术还支持多种网络管理功能，如集中管理、故障分析、质量日志记录等，这些功能有助于电力系统运营商高效地管理通信网络。

具体到应用场景，SDH技术可以用于构建电力系统的调度控制系统，实现远程通信，提供应急通信支持，以及传输电力监控系统的数据。这些应用不仅提高了电力系统的自动化水平，还有助于实现电网的实时监控和快速响应。在实施SDH技术时，电力系统工程师需要考虑网络的具体需求，如传输距离、数据速率、可靠性要求等，以设计合适的网络拓扑和设备配置。随着技术的发展，SDH系统也在不断升级，以支持更高速率的数据传输和更复杂的网络管理功能。

SDH与PDH技术的区别

SDH（Synchronous Digital Hierarchy，同步数字体系）和PDH（Plesiochronous Digital Hierarchy，准同步数字体系）是两种不同代的数字通信传输技术。它们在同步方式、网络管理能力、复用结构、自愈能力和应用场景等方面有所不同。

同步方式

• PDH采用的是准同步方式，意味着虽然时钟信号具有统一的标准速率，但各节点的时钟之间存在微小差异，需要通过一定的调整来维持通信质量。
• SDH则采用了完全同步的方式，所有节点的时钟信号是精确同步的，这简化了信号的处理和传输过程。

网络管理能力

• SDH具有更强的网络管理能力，支持网络的动态资源分配和管理，以及远程监控和故障诊断。
• PDH的网络管理能力相对较弱，通常需要手动配置和管理。

复用结构

• SDH采用了字节复接技术，使得网络中上下支路信号的复用更加简单和灵活。
• PDH的复用结构较为复杂，信号需要经过多次解复用和解复用步骤。

自愈能力

• SDH支持自愈网的概念，可以在传输介质发生故障时自动恢复通信，提高了网络的可靠性。
• PDH通常不支持自愈功能，或者实现起来较为困难。

SDH的未来发展

随着光纤传输技术的不断进步和网络需求的不断增长，SDH仍然具有广阔的发展前景。未来，SDH将继续发展壮大，并与其他新兴技术相结合，推动网络的快速发展。

结论

SDH作为一种高效可靠的传输技术，在电信和网络领域发挥着重要的作用。它的基本原理包括时隙复用、同步传输和容错机制。SDH广泛应用于电信传输、数据中心互联和移动通信等领域。未来，SDH将继续发展壮大，并为网络的快速发展提供支持。
