EVPN(全面解析EVPN技术的原理和应用场景)

在当前网络技术的快速发展中，EVPN（Ethernet Virtual Private Network）作为一种新兴的数据中心互联技术，逐渐受到广大网络工程师的关注和应用。EVPN（Ethernet Virtual Private Network）是一种以太网虚拟私人网络技术，它通过在数据中心或广域网中提供灵活的虚拟化和扩展能力，解决了现有以太网和虚拟化技术之间的一些挑战。下面将对EVPN技术的原理和应用场景进行全面解析。

概述

EVPN (Ethernet Virtual Private Network) 是一种先进的 以太网虚拟专用网络技术 ，基于 RFC 7432 标准。它巧妙地利用 MP-BGP (Multi-Protocol Border Gateway Protocol) 的机制，在 L2VPN 地址族下定义了新的 EVPN 子地址族和 NLRI (Network Layer Reachable Information)，实现了高效的二层和三层信息传输。
EVPN 的核心优势在于能够 同时发布二层 MAC 信息和三层路由信息 ，显著提升了 VXLAN 网络的效率和灵活性。这种创新方法不仅简化了网络部署和扩展过程，还有效减少了数据平面的泛洪流量，为现代数据中心和企业网络提供了更智能、更可靠的连接解决方案。

EVPN的产生背景

随着云计算和大数据时代的到来，传统的二层 VPN 技术如 VPLS 已无法满足日益增长的网络需求。EVPN 应运而生，旨在解决传统技术在网络扩展性、收敛速度和多归属支持等方面的不足。EVPN 利用 BGP 的强大功能，提供了一种更为灵活和高效的方式来构建大规模二层网络，特别适用于数据中心互联和云服务提供商环境。通过整合二层和三层信息，EVPN 实现了更精细的网络控制和优化，为现代网络架构带来了革命性的变革。

EVPN架构与组件

EVPN网络架构

EVPN (Ethernet Virtual Private Network) 架构是一种高度灵活和可扩展的网络设计，专门用于应对现代数据中心和云环境的复杂需求。其核心设计理念融合了传统二层网络的连通性与三层网络的路由能力，从而实现了更加智能化和自动化的网络管理。

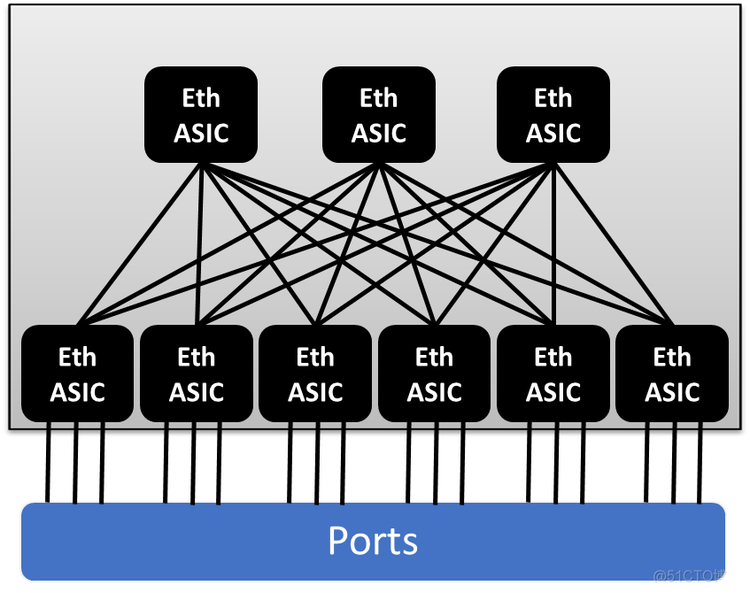

EVPN 网络通常采用 分布式 Clos 拓扑结构 ，这种设计允许网络在横向和纵向维度上轻松扩展。Clos 拓扑的核心特征包括：

• 多级交换结构 ：提高网络容量和性能



• 模块化设计 ：便于扩展和维护
• 冗余路径 ：增强网络可靠性

在典型的 EVPN 部署中，网络设备被划分为不同的层次：

层次	名称	功能
第一层	接入层（Access Layer）	直接连接终端设备，执行基本的安全策略和访问控制
第二层	汇聚层（Aggregation Layer）	提供接入层到核心层的汇聚，执行高级安全策略和 QoS 控制
第三层	核心层（Core Layer）	负责高速数据转发，连接不同区域或站点

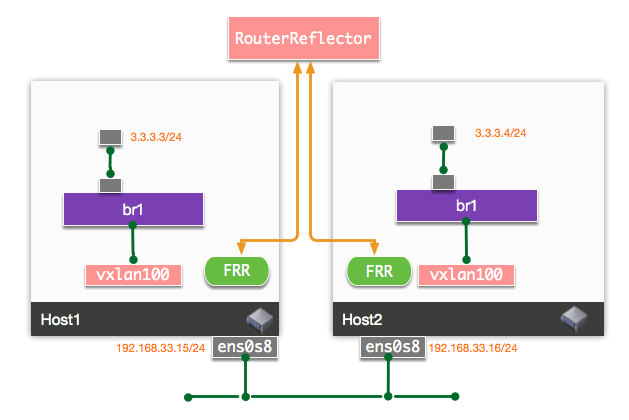

EVPN 架构的主要组件包括：

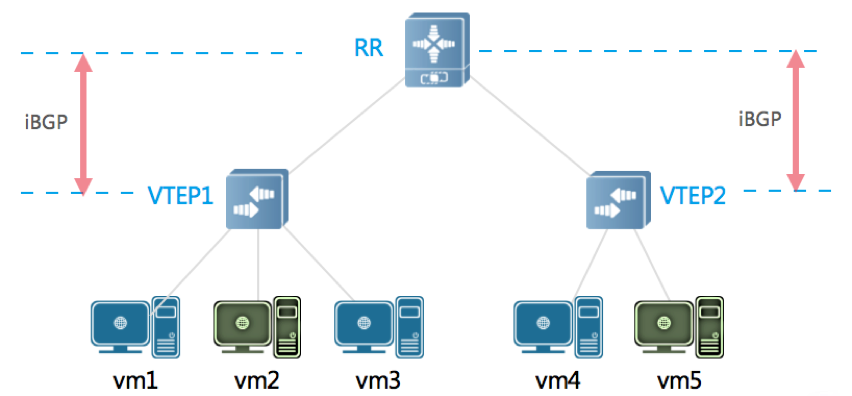

1. EVPN Speaker ：参与 EVPN 信令交互的网络设备。它们通过 MP-BGP 协议交换 EVPN 路由信息，实现全局视图的构建和网络状态的实时更新。



2. EVPN Instance (EVI) ：代表一个特定的二层虚拟私有网络。每个 EVI 可能对应不同的客户或业务需求，实现逻辑上的隔离和独立管理。

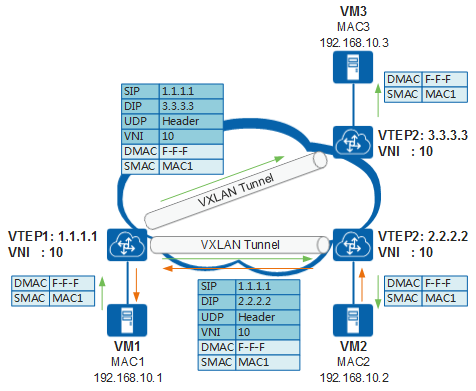

3. Overlay Tunnel ：EVPN 使用 VXLAN 或其他隧道技术建立覆盖网络，实现在物理网络之上的逻辑二层连接。这大大提高了网络的灵活性和可扩展性。



4. Underlay Network ：提供基础的 IP 连接，支持 Overlay Tunnel 的传输。Underlay 网络的设计直接影响 EVPN 的性能和可靠性。

EVPN 架构的一个关键特性是其 分布式 MAC 地址学习和同步机制 。通过 EVPN 路由通告，MAC 地址信息可以在整个网络范围内快速传播和更新。这种方法不仅提高了网络的收敛速度，还能有效减少广播风暴的风险。

此外，EVPN 支持 多归属接入 ，允许终端设备同时连接到多个接入点。这一特性极大地增强了网络的可靠性和灵活性，特别是在数据中心环境中，可以实现服务器的无缝迁移和负载均衡。

EVPN路由类型
EVPN (Ethernet Virtual Private Network) 引入了多种路由类型，每种都有其特定的功能和应用场景。这些路由类型共同构成了 EVPN 的核心信令机制，使得网络能够高效地管理和转发二层和三层流量。以下是 EVPN 中常见的几种路由类型及其特点：

1. Type 1 路由 ：也称为 Ethernet Auto-Discovery (EAD) 路由，主要用于发现远程 PE 设备之间的邻居关系。它携带了本地接口的 MAC 地址和对应的接口标识符，使远端 PE 能够了解整个 EVPN 域内的设备分布情况。
2. Type 2 路由 ：即 MAC/IP Advertisement 路由，是最常用的 EVPN 路由类型之一。它负责在整个 EVPN 域内传播 MAC 地址和 IP 地址信息。Type 2 路由不仅包含了源 MAC 地址，还包括了相应的 IP 地址和下一跳信息，使得 EVPN 能够实现精确的二层和三层转发。
3. Type 3 路由 ：称为 Inclusive Multicast Ethernet Tag (IMET) 路由，主要用于构建组播树。它携带了组播 MAC 地址和对应的 VLAN 标签，使得 EVPN 能够支持高效的组播流量转发。Type 3 路由的存在大大简化了组播树的构建过程，提高了组播应用的部署效率。
4. Type 4 路由 ：即 Ethernet Segment Route (ESR) 路由，用于解决大型 EVPN 网络中的扩展性问题。它引入了 Ethernet Segment 的概念，将网络划分为多个逻辑段，每个段由一个或多个 ES (Ethernet Segment) 表示。Type 4 路由携带了 ES 的相关信息，使得 EVPN 能够更好地管理大规模网络的拓扑结构。



5. Type 5 路由 ：称为 Ethernet Segment Identifier (ESI) 路由，与 Type 4 路由密切相关。它用于唯一标识网络中的 Ethernet Segment，使得 EVPN 能够在大规模网络中实现更细粒度的网络划分和管理。Type 5 路由的引入进一步增强了 EVPN 在处理复杂网络拓扑方面的能力。

这些路由类型的组合使用，使得 EVPN 能够实现高效、灵活的二层和三层流量管理。例如，在一个典型的 EVPN 部署场景中：

1. Type 1 路由首先帮助建立 PE 设备间的邻居关系
2. 随后，Type 2 路由开始传播 MAC 和 IP 地址信息
3. 如果存在组播需求，Type 3 路由则会介入构建组播树
4. 在大型网络环境中，Type 4 和 Type 5 路由则发挥着关键作用，确保网络的可扩展性和管理效率

通过这种方式，EVPN 能够适应各种复杂的网络环境，提供高质量的服务保障。
EVPN实例（EVI）
在探讨 EVPN 的架构与组件时，EVPN 实例（EVI）是一个不可忽视的重要概念。EVI 是 EVPN 中用于 逻辑隔离和管理不同租户或业务流 的关键机制。它本质上是一个虚拟的二层网络，允许管理员在同一物理基础设施上创建多个独立的二层域，每个域拥有自己的 MAC 地址表和路由信息。
通过 EVI，EVPN 能够有效地支持多租户环境，实现不同用户群体或业务部门之间的网络资源隔离和独立管理，从而提高网络的灵活性和安全性。这种虚拟化技术不仅简化了网络配置和运维，还为企业提供了更精细的网络资源分配和控制能力。

EVPN关键技术

MAC地址学习与同步

EVPN (Ethernet Virtual Private Network) 的一项核心技术是其高效的 MAC 地址学习与同步机制。这项技术巧妙地利用 BGP (Border Gateway Protocol) 的控制平面，实现了全局范围内的 MAC 地址快速学习和更新，大幅提升了网络的收敛速度和稳定性。

EVPN 通过 Type 2 路由 （MAC/IP Advertisement Route）来实现 MAC 地址的传播和同步。当一个 EVPN Speaker（参与 EVPN 通信的设备）在其本地网络中学习到一个新的 MAC 地址时，它会生成一条包含该 MAC 地址信息的 Type 2 路由，并通过 BGP 将其通告给其他 EVPN Speaker。这种机制使得 MAC 地址信息能够在整个 EVPN 域内迅速扩散，无需依赖传统的数据平面泛洪。
Type 2 路由的结构设计充分体现了 EVPN 的灵活性和功能性：

字段	含义	示例
Route Distinguisher	区分不同 EVPN 实例	RD: 65000:1
Ethernet Segment Identifier	标识多归属接入段	ESI: 0000.0000.0001
Ethernet Tag ID	VLAN 标识	VLAN: 100
MAC Address	主机 MAC 地址	MAC: 00:11:22:33:44:55
IP Address	主机 IP 地址	IP: 192.168.1.100
MPLS Label	隧道标签	Label: 1000

这种丰富的信息结构使得 EVPN 能够同时实现二层和三层信息的传播，大大提高了网络的效率和灵活性。

值得注意的是，EVPN 的 MAC 地址学习机制还支持 分布式网关场景下的虚拟机迁移 。当虚拟机从一个网关迁移到另一个网关时，新的网关会学习到虚拟机的 ARP 信息，并通过 Type 2 路由将更新后的主机信息通告给其他 EVPN Speaker。这种机制确保了虚拟机迁移过程中网络连接的连续性，对于数据中心环境中的动态资源调度至关重要。
通过这种创新的 MAC 地址学习与同步机制，EVPN 不仅解决了传统二层网络面临的扩展性和收敛速度等问题，还为现代数据中心和云环境提供了更加灵活和高效的网络互联解决方案。
多归属支持
EVPN (Ethernet Virtual Private Network) 在实现多归属接入和支持负载均衡方面展现出了卓越的能力。这种先进性源于其独特的控制平面设计，充分利用了 BGP (Border Gateway Protocol) 的强大功能。

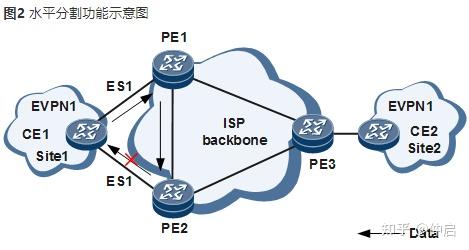

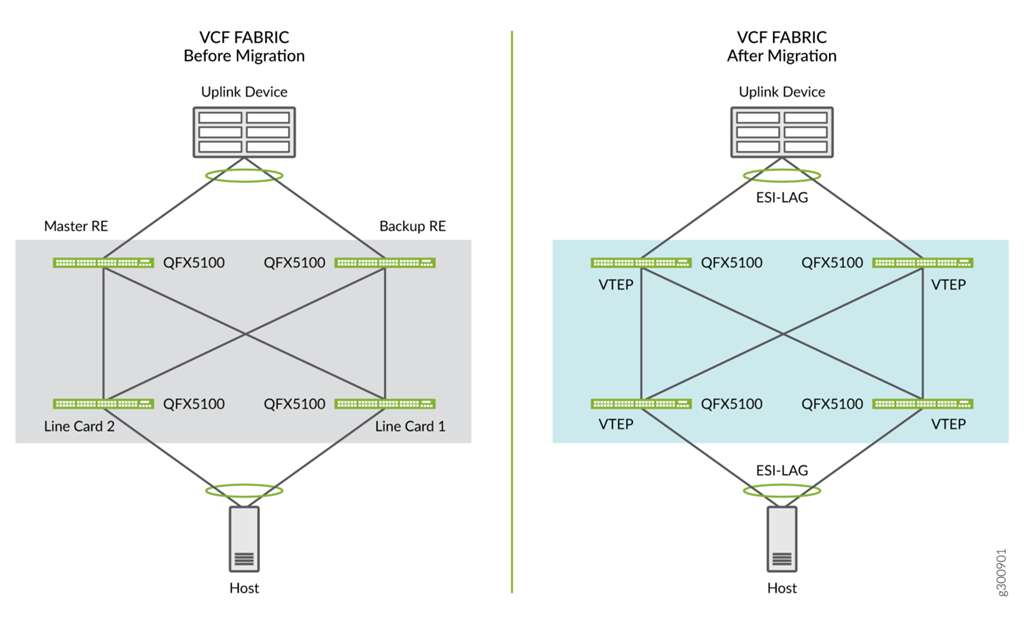

EVPN 通过引入 Ethernet Segment Identifier (ESI) 来识别连接同一 CE (Customer Edge) 设备的多个 PE (Provider Edge) 设备。ESI 是一个全局唯一的标识符，用于区分不同的 Ethernet Segment。这种机制使得 EVPN 能够准确识别多归属接入的情况，并在此基础上实现高效的负载均衡。
在多归属场景中，EVPN 利用 Type 4 路由 （Ethernet Segment Route，ES Route）来实现 ES 成员的自动发现和 DF (Designated Forwarder) 选举。DF 选举机制是 EVPN 多归属支持的核心，它确保了在多归属接入的情况下，只有被选中的 DF 设备才会转发特定的流量，从而实现了负载均衡和冗余保护。
DF 选举的过程涉及多个因素的综合考量：

• 优先级 ：管理员可以通过配置来影响 DF 的选举结果
• 系统标识 ：用于打破优先级相同时的平局
• 负载情况 ：某些实现可能会考虑 PE 设备的当前负载状况

一旦 DF 选举完成，非 DF 设备会通过发送 MAC Withdraw 消息 来撤销之前发布的 MAC 路由，确保只有 DF 设备保留相关的转发条目。这种机制保证了流量的均匀分布，同时也提供了高可用性。
EVPN 的多归属支持还体现在其 故障恢复能力 上。当检测到 DF 故障时，系统会快速重新选举新的 DF，并通过 BGP 快速收敛机制来更新全网的路由信息。这种快速响应机制大大缩短了网络中断的时间，提高了整体服务质量。
通过这些创新的技术，EVPN 不仅解决了传统二层网络在多归属接入方面的难题，还为数据中心和云环境提供了更加灵活、高效和可靠的网络互联解决方案。
ARP抑制
在 EVPN 技术的应用中，ARP 抑制是一项关键的优化措施。通过利用 BGP 控制平面，EVPN 实现了 ARP 请求的集中处理和响应，有效减少了不必要的 ARP 广播泛洪。这种机制不仅降低了网络拥塞风险，还显著提升了大规模网络环境下的收敛速度和整体性能。ARP 抑制的具体实现通常依赖于 EVPN 路由器之间的协作，通过共享 ARP 缓存信息来最小化 ARP 流量，从而优化网络资源利用率和用户体验。

EVPN应用场景

数据中心互联

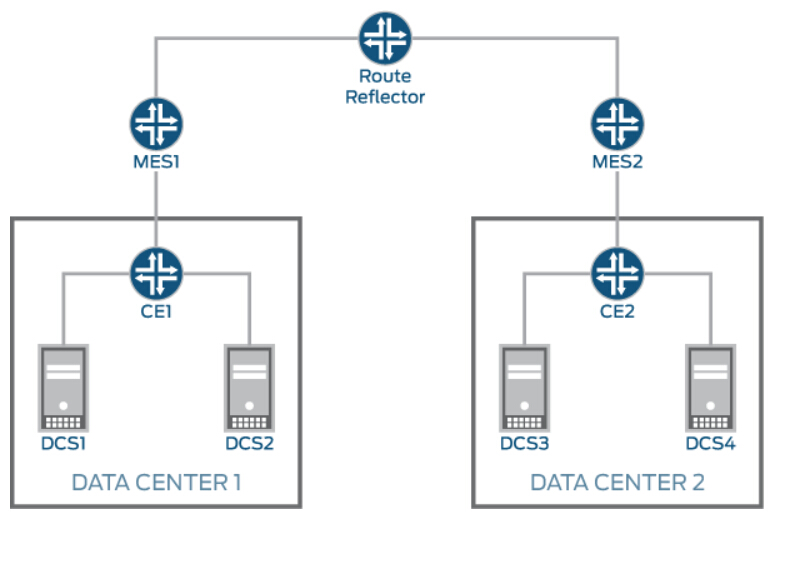

EVPN (Ethernet Virtual Private Network) 在数据中心互联领域的应用正变得越来越广泛，尤其在当今云计算和大数据时代背景下。作为一种先进的二层 VPN 技术，EVPN 为数据中心互联带来了一系列显著优势，使其成为现代数据中心架构的理想选择。
高效的 MAC 地址学习与同步
EVPN 最突出的优点之一是其 高效的 MAC 地址学习与同步机制 。通过利用 BGP 控制平面，EVPN 能够在整个数据中心网络范围内快速传播和更新 MAC 地址信息。这种机制不仅加快了网络收敛速度，还有效减少了广播风暴的风险，这对于跨数据中心的大规模二层网络尤为重要。
在实际应用中，EVPN 的 MAC 地址学习机制为数据中心互联提供了显著优势：

1. 加速虚拟机迁移 ：在多数据中心环境下，虚拟机可以在不同地理位置之间自由迁移，而不会导致网络中断或性能下降。
2. 简化网络管理 ：管理员无需手动干预 MAC 地址表的更新，大大减轻了管理负担，提高了运营效率。
3. 提升网络弹性 ：即使发生链路或设备故障，EVPN 也能快速重建 MAC 地址表，确保业务连续性。

多归属支持与负载均衡
EVPN 的另一大优势是其强大的 多归属支持和负载均衡能力 。在数据中心互联场景中，EVPN 通过引入 Ethernet Segment Identifier (ESI) 来识别连接同一 CE (Customer Edge) 设备的多个 PE (Provider Edge) 设备。这种机制使得 EVPN 能够在多归属接入的情况下实现高效的负载均衡，同时提供高可用性。
EVPN 的多归属支持机制在数据中心互联中有如下应用：

1. 提高连接冗余 ：通过在多个数据中心之间建立多重连接，显著增强了网络的可靠性和容灾能力。
2. 优化流量分布 ：EVPN 的 Designated Forwarder (DF) 选举机制确保了流量的均匀分布，有效防止了单点过载。
3. 简化网络配置 ：自动化 DF 选举和负载均衡过程大大简化了网络配置和管理，提高了运营效率。

支持大规模数据中心互联
EVPN 的这些特性使其特别适合用于大规模数据中心互联。通过高效的 MAC 地址学习和多归属支持，EVPN 能够在跨越多个地理位置的数据中心之间构建一个统一的二层网络域。这不仅简化了网络架构，还提高了资源利用率和服务质量。
在实际部署中，EVPN 结合 VXLAN 等隧道技术，可以实现跨越广域网的二层透明互联，为数据中心之间的资源池化和负载均衡提供了强有力的支持。这种技术组合使得企业能够构建更加灵活、高效的数据中心网络架构，以适应不断变化的业务需求和技术趋势。
园区网络

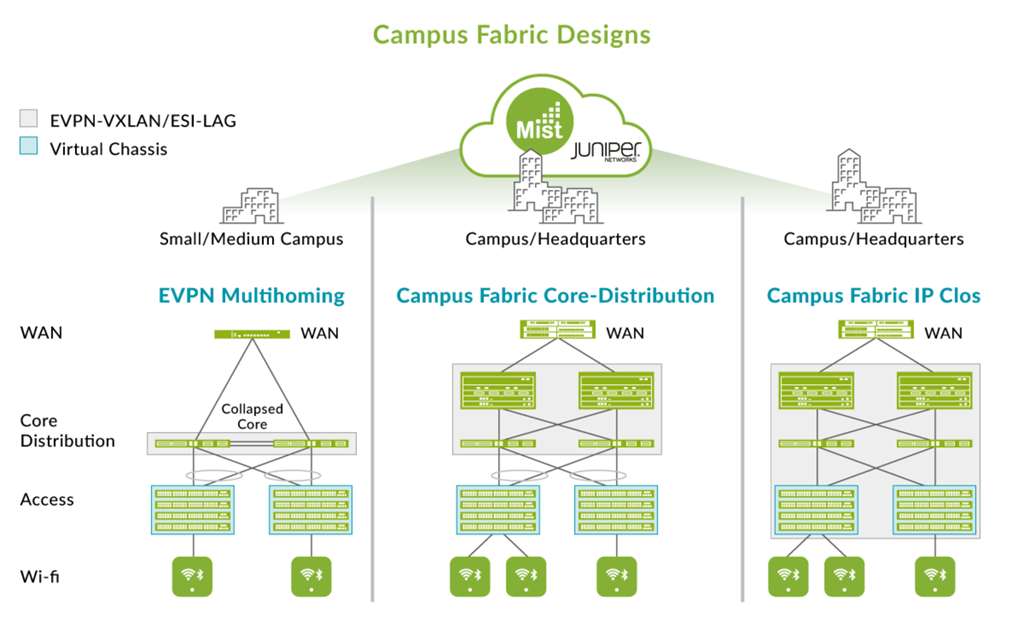

在园区网络中，EVPN 的应用主要体现在以下几个方面：

1. 多站点互连 ：EVPN 通过 VXLAN 隧道技术实现跨地域的二层网络互连，支持分布式园区网络架构。
2. 简化管理 ：自动化 VTEP 发现和隧道建立过程，降低网络配置复杂度。
3. 提高可靠性 ：支持多归属接入，增强网络冗余，确保关键业务连续性。
4. 优化资源利用 ：实现负载均衡，合理分配带宽资源，提高网络整体性能。

这些特性使 EVPN 成为园区网络现代化和数字化转型的理想选择，特别适合大型企业和校园网络环境。
运营商网络
EVPN 在运营商网络中展现出巨大潜力，尤其是在 移动回传 和 企业专线服务 方面。通过整合二层和三层信息，EVPN 提供了更精细的网络控制和优化，为运营商带来了显著优势。在移动回传场景中，EVPN 支持高效的多归属接入和负载均衡，同时简化了网络配置和管理。对于企业专线服务，EVPN 实现了灵活的业务隔离和 QoS 保障，满足了不同行业客户的多样化需求。这些优势使 EVPN 成为推动运营商网络向 SDN/NFV 架构演进的关键技术之一。

EVPN优势与展望

EVPN相对传统技术的优势

EVPN (Ethernet Virtual Private Network) 相较于传统 L2VPN 技术如 VPLS (Virtual Private LAN Service) 在多个方面展现出显著优势。这些优势不仅提高了网络效率和灵活性，还为现代数据中心和云环境提供了更好的解决方案。
EVPN 的核心优势主要体现在以下几个方面：

1. 控制平面与数据平面分离
   • EVPN: 利用扩展的 BGP 协议传递二层和三层可达性信息
   • VPLS: 控制平面和数据平面紧密耦合

这种分离设计使得 EVPN 更易于扩展和管理，特别适合大规模网络部署。

2. 高效的 MAC 地址学习与同步
   • EVPN: 通过 BGP 控制平面实现全局 MAC 地址快速学习和更新

• VPLS: 依赖数据平面泛洪机制

EVPN 的机制不仅加快了网络收敛速度，还有效减少了广播风暴风险，特别有利于数据中心等大规模二层网络环境。

3. 多归属接入支持
   • EVPN: 引入 Ethernet Segment Identifier (ESI) 识别多归属接入段
   • VPLS: 处理多归属接入较为复杂

EVPN 的设计简化了多归属接入的配置和管理，同时实现了更有效的负载均衡和冗余保护。

4. ARP 抑制能力
   • EVPN: 通过集中处理 ARP 请求，减少不必要的广播泛洪
   • VPLS: ARP 请求需在全网泛洪

EVPN 的 ARP 抑制机制降低了网络拥塞风险，提高了大规模网络环境下的收敛速度和整体性能。

5. 可扩展性和灵活性
   • EVPN: 支持 VXLAN、SR-MPLS、SRv6 等多种隧道技术
   • VPLS: 主要依赖 MPLS

EVPN 的多样性为网络设计提供了更多选择，有助于优化网络性能和降低成本。
这些优势使 EVPN 成为现代网络架构，特别是数据中心和云环境中的首选解决方案。通过提供更高效、灵活和可扩展的网络互联方案，EVPN 正在重塑我们构建和管理复杂网络的方式。
EVPN的未来发展趋势
EVPN 技术的未来发展将聚焦于 SDN-NFV 架构集成 和 人工智能驱动的自动化 。随着 5G 和 IoT 的普及，EVPN 可能在 边缘计算 和 工业互联网 领域找到新应用。预计 EVPN 将深化与 SD-WAN 的结合，提供更灵活的企业分支互联方案。同时，EVPN 可能会探索量子加密技术，以增强金融交易等敏感场景下的网络安全。这些发展将巩固 EVPN 在下一代网络架构中的核心地位，推动其在更广泛的垂直行业中广泛应用。

结论

EVPN作为一种新兴的数据中心互联技术，具有很大的潜力和应用前景。本文对EVPN技术的原理和应用场景进行了全面解析，希望能够帮助读者更好地了解和应用这一技术。通过合理的配置和使用，EVPN能够提供更好的网络性能、可靠性和灵活性，满足不同场景下的需求。相信随着技术的不断发展，EVPN技术将在网络领域发挥越来越重要的作用。
