PSTN电话呼叫流程

PSTN电话呼叫流程

传统的公共交换电话网络（PSTN）电话呼叫流程涉及以下步骤：

1.发起呼叫

用户拿起电话听筒，这会导致本地交换机检测到摘机信号，并准备接收呼叫指令。

2.拨号

用户输入被叫号码，这个过程通常涉及到DTMF（双音多频）信号的生成和传输。


3.呼叫建立

本地交换机接收到拨号信息后，会通过PSTN网络寻找被叫用户的位置。这可能涉及到多个交换机之间的信号传递。


4.振铃

一旦找到被叫用户的位置，目标交换机会向被叫用户的电话发送振铃信号。


5.接听

被叫用户接听电话，此时两个用户之间的通话连接建立。


6.通话维持

用户进行通话，期间信号在两个用户的电话和各自的本地交换机之间传输。


7.挂断

通话结束后，任一用户挂断电话，这会发送挂断信号给本地交换机，随后交换机会通知对方交换机释放连接，最终完成整个呼叫过程。

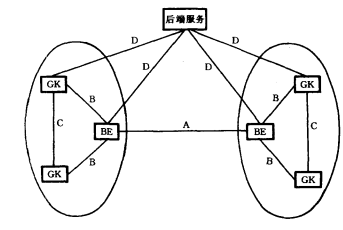

        经RGW接入的电话终端和经TGW接入的电话终端通过1P网络通信的网络结构如图9.10所示。其中，两个网关均由呼叫代理经MGCP控制。TGW的PSTN侧中继采用7号信令(ISUP)控制，该信令经信令网关传送至呼叫代理，然后由呼叫代理处理并映射为控制TGW连接建立和释放的MG(:P消息。RGW和TGW之间的话音数据则经由MGCP建立起来的连接在IP网络中传送。

上述结构和目前广为使用的IP电话不同之处是主叫经RGW直接接入1P网络。其呼叫流程如图9.11所示。其基本过程为：

①~⑤：同9.5.3例。

⑥呼叫代理根据被叫号码选路，确定出向中继网关TGW，向其发送创建连接命令，内含RGW的IP地址和UDP端口号。该连接为双向连接。

图9.9RGW-SIP终端呼叫流程

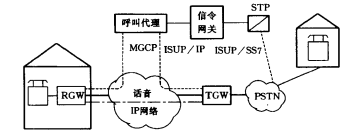

图9.10    MGCP控制的电话－IP－电话通信网络结构

⑦TGW响应上述命令，在会话描述中给出自己的IP地址、端口号、RTP应用文档等参数。

⑧呼叫代理向RGW发送修改连接命令，将TGW的信息转送给RGW.

图9.11  MGCP-PSTN互通呼叫流程

RGW立即回送响应。至此，呼叫代理建立起后向连接通路。

⑨呼叫代理向7号信令网发送ISUP消息1AM，建立TGWPSTN侧的中继连接。

⑩经一段时间后，呼叫代理收到ACM消息，表示被叫已在振铃。在此结构中，被叫振铃和主叫回铃音均由PSTN产生。

⑪被叫摘机应答，呼叫代理收到ANM消息。

⑫呼叫代理向RGW发送修改连接命令，接通后向连接通路。

至此，端到端双向连接建立完成，主被叫开始通信。
