媒体网关控制（MEGACO）

本章概述媒体网关控制(MEGACO）协议版本1[RFC3525],也称为H.248[ITU.H248.1]。正如在2.3.15节和2.3.18节中所介绍的，该协议用于第三代合作伙伴项目(3GPP）IP多媒体子系统(IMS）的Mn和Mp参考点。

20.1 介绍

MEGACO用于媒体网关和媒体网关控制器之间，处理多媒体会议期间的信令和会话管理。媒体网关控制器和媒体网关构成一个主/从关系。

20.2 连接模型

本协议的连接模型将媒体网关内的主要对象描述成终结点(temination)和上下文(context),它们可以由媒体网关控制器来控制。一个终结点发起(sources)或终止(sink)㊀一个或多个媒体流，并且各终结点都拥有实际媒体流的信息。

不同终结点之间通过上下文关联到一起。不与其他终结点关联的终结点集合定义为由特殊类型上下文(即空(null)上下文)表示的终结点。上下文描述与它关联的终结点的拓扑，例如，在上下文含有两个以上终结点的情形下，它包含与媒体混合有关的参数。

20.3 协议操作

本协议含有一套用来操纵逻辑实体的命令，这些实体在连接模型(即终结点和上下文）中有描述。具体说来，MEGACO提供的命令集有：

• 增加——向上下文增加一个终结点，它还用来隐性地创建上下文(只要加入第一个终结点，就创建一个上下文）。

• 修改一修改终结点的状态特性和媒体流特有的特性。

• 删减——从上下文去掉一个终结点，它还用来隐性地删除上下文。和创建终结点相似，减去上下文的最后一个终结点将导致删除该上下文。

㊀在一般的术语中称为发起(originate）或终止(terminate）。

•移动——将某个终结点从一个上下文移到另一个上下文。

•审计值(AuditValue)——返回当前终结点特性以及该终结点的事件㊀、信号㊁和统计。

•审计能力(Auditcapabilities)——返回某终结点特性的所有可能值以及某个媒体网关所允许的信号和事件。

•通知——当某些事件发生时，由媒体网关用来向媒体网关控制器进行报告。

•服务变更——由媒体网关用来向媒体网关控制器进行报告有关服务的确切变化(如当某个特定终结点脱离服务或返回服务时)。

每个命令可以携带若干参数，称为描述符。命令也可以将描述符作为输出返回。描述符由一个名字和一个项目列表组成，其中有些项目可能有数值。MEGACO中的描述符列表如表20-1所示。

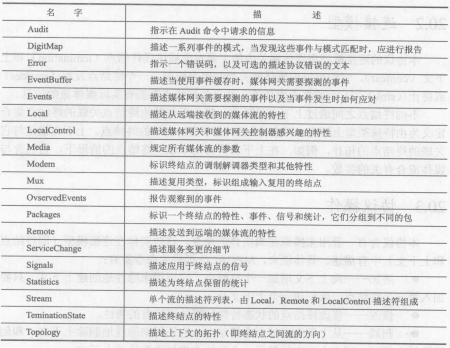

表20-1   网关控制协议描述符

©“事件”是指媒体网关可以查出和报告的媒体流里的情况(例如摘机(off-hook）和挂机(on-hook）)。

©“信号”是由媒体网关产生的媒体(如通告(announcement）和语调(tone））。
