隧道应急指挥系统设计需考虑哪些因素？关键技术是什么？

一、隧道应急指挥系统概述

隧道应急指挥系统是一种专门为隧道安全事故应急响应而设计的系统，它能够在隧道发生突发事件时，提供及时、有效的指挥和调度，以保障公众生命财产安全和交通顺畅。这种系统通常包括前端采集子系统、应急通讯网络子系统、智能分析子系统和隧道广播子系统等几个独立模块，能够实现交通事件检测、智能车型识别、边坡落石检测、应急通讯和应急广播等功能。

二、隧道应急指挥系统的关键技术

以下是对隧道应急指挥系统中提到的各项关键技术的详细介绍：

1、异常事件检测报警技术

• 多种传感器融合：综合运用烟雾传感器、温度传感器、气体传感器、振动传感器等，不同传感器负责监测不同的物理量，一旦某个传感器检测到的数据超出正常阈值，就可能意味着有异常事件发生。例如，烟雾传感器检测到烟雾浓度突然升高，可能预示着火灾发生；振动传感器感知到异常振动，可能与交通事故或隧道结构问题有关。
• 智能传感器技术：采用具有智能分析功能的传感器，它们能够对采集到的数据进行初步处理和分析，不仅能更准确地判断异常情况，还可以减少数据传输量，提高系统效率。

• 行为识别算法：利用深度学习等技术，对视频中的车辆和人员行为进行识别和分析。可以自动识别车辆的异常行驶行为，如急刹车、逆行、超速等，以及人员的异常行为，如奔跑、摔倒等，从而及时发现可能的事故或危险情况。
• 事件检测模型：通过建立各种异常事件的检测模型，如火灾检测模型、交通事故检测模型等，对视频图像进行实时分析，当视频画面中出现符合模型特征的情况时，系统自动发出报警信号。

2、交通参数检测报警技术

车辆检测技术

• 环形线圈检测：在隧道路面下埋设环形线圈，当车辆通过线圈时，会引起线圈电感量的变化，通过检测这种变 化来判断车辆的存在、速度、流量等参数。这种方法检测精度较高，稳定性好。
• 微波检测：利用微波雷达对隧道内的车辆进行检测，它可以通过发射和接收微波信号，获取车辆的距离、速度、角度等信息，能够在恶劣天气条件下正常工作。

交通流参数计算与分析

• 数据融合与处理：将来自不同检测设备的数据进行融合处理，综合计算出更准确的交通流参数，如车流量、车速、车道占有率等。
• 交通状态评估模型：基于交通流参数，建立交通状态评估模型，对隧道内的交通状况进行实时评估，判断交通是否拥堵、是否存在异常缓行等情况，当交通状态超出正常范围时及时报警。

3、视频监控系统技术

高清视频采集

• 高清摄像机部署：在隧道内合理布局高清摄像机，确保隧道内各个区域都能得到有效监控。摄像机应具备高分辨率、低照度、宽动态等性能，能够在不同光照条件下清晰地拍摄到隧道内的情况。
• 多视角监控：采用不同角度和位置的摄像机，实现对隧道内的多视角监控，以便更全面地观察隧道内的交通状况和人员活动，避免出现监控盲区。

视频传输与存储

• 高速网络传输：利用光纤网络、5G等高速传输技术，将视频数据实时传输到监控中心。确保视频数据传输的稳定性和实时性，减少视频卡顿和延迟。
• 大容量存储：配备大容量的存储设备，对视频数据进行长时间的存储，以便后续查询和分析。采用分布式存储、云存储等技术，提高存储的可靠性和灵活性。

4、无线Mesh自组网系统技术

Mesh网络架构

• 节点部署：在隧道内合理部署无线Mesh节点，这些节点可以自动形成一个多跳的无线网络。节点之间通过无线链路相互连接，形成一个网状的网络拓扑结构，确保网络的覆盖范围和可靠性。
• 自组织与自愈能力：无线Mesh网络具有自组织能力，节点能够自动发现周围的其他节点，并建立连接。当网络中的某个节点出现故障或链路中断时，网络能够自动进行路由切换和拓扑调整，实现自愈功能，保证网络的正常运行。

数据传输与通信

• 高带宽传输：无线Mesh网络能够提供较高的带宽，满足隧道内各种数据的传输需求，包括视频监控数据、传感器数据、语音通信数据等。
• 多业务支持：支持多种通信业务，如语音通话、视频会议、数据传输等，为隧道内的应急指挥和救援工作提供全方位的通信保障。救援人员可以通过无线Mesh网络实时与指挥中心进行沟通，上传现场数据和视频，接收指挥中心的指令。

三、隧道应急指挥系统的应用

隧道应急指挥系统在以下多个方面有着重要应用：

1、事故监测与预警

• 实时数据采集：通过在隧道内安装各种传感器，如温度传感器、烟雾传感器、气体传感器、液位传感器等，实时采集隧道内的环境数据和设备运行状态数据。一旦数据超出正常范围，系统能迅速发出预警信号，为应急处置争取时间。
• 视频监控：利用高清摄像头和智能视频分析技术，对隧道内的交通状况、人员活动和设备运行情况进行实时监控。系统可以自动识别异常行为、交通事故等情况，并及时报警。

2、应急决策指挥

• 信息集成与分析：将采集到的各种数据、视频图像等信息进行集成和分析，为指挥人员提供全面、准确的隧道实时状况。指挥人员可基于这些信息快速判断事故的性质、规模和影响范围，制定科学合理的应急救援方案。
• 多方协同调度：能够与消防、交警、医疗等多个相关部门的指挥系统进行对接，实现多方协同作战。在发生事故时，指挥人员可以通过系统迅速调度各方救援力量，明确各部门的职责和任务，确保救援工作高效有序进行。
• 模拟演练：利用系统的模拟功能，对各种可能发生的隧道事故进行模拟演练。通过模拟演练，检验和完善应急预案，提高指挥人员的应急决策能力和各部门之间的协同配合能力。

3、救援处置执行

• 人员定位与引导：借助定位技术，如RFID定位、UWB定位等，实时掌握隧道内人员的位置信息。在事故发生时，帮助救援人员快速找到被困人员的位置，提高救援效率。同时，系统还可以通过隧道内的广播系统和指示标志，引导人员安全疏散。
• 救援设备远程控制：与隧道内的消防设备、通风设备、照明设备等进行连接，实现远程控制。在事故发生时，指挥人员可以根据现场情况，远程启动或关闭相关设备，为救援工作创造有利条件。
• 数据实时传输：在救援过程中，系统能够实时传输现场的各种数据和视频图像，让指挥人员随时了解救援进展情况，及时调整救援策略。

4、后期评估与总结

• 事故复盘：在事故处置结束后，系统可以对事故发生过程中的各种数据和视频图像进行回放和分析，对事故原因、救援过程等进行全面复盘，总结经验教训。
• 改进应急预案：根据事故复盘的结果，对应急预案进行评估和改进，完善应急处置流程和措施，提高隧道应急指挥系统的整体性能和应对能力。
• 提供决策支持：通过对大量事故数据的分析，为隧道的安全管理和应急决策提供科学依据，帮助管理者制定更加合理的安全管理制度和预防措施，降低事故发生的概率。

四、隧道应急指挥系统通常包括哪些功能

隧道应急指挥系统是一套专为隧道环境设计的紧急响应系统，它的主要目的是在隧道内发生紧急情况时，能够迅速、有效地进行指挥和协调，以最大限度地减少人员伤亡和财产损失。

1、基本功能

• 通信联络：隧道应急指挥系统需要能够保证省、市指挥总部同现场指挥部、隧道内救援人员的电话联络，方便各部门之间的协调。
• 人员定位：系统应能够对所有救援人员的位置进行定位，并在软件界面加以区分识别标识，从而可以结合现场情况针对性的下达指令，保证救援人员的安全。
• 环境监测：系统应能够实时监测隧道内的环境参数，如CO、O2等，可根据现场情况采取针对性的防护措施，保证救援环境和救援人员的安全。
• 广播功能：系统应具备无线广播的功能，可以方便统一调度，向救援人员和司乘人员下达指令。
• 视频传输：系统应具备视频传输功能，可以将现场情况实时回传，方便指挥部做出决策。
• 报警信号：当救援人员处于险境时，指挥部可以通过通信标识卡、手机、音箱发出报警信号或撤离指令。

2、高级功能

• 多媒体通信：系统应支持并应用于语音、视频、数据等多媒体业务，可对隧道管理区间的多级或多路通信进行有效监控与管理。
• 集群对讲系统：系统应能调度不同频段、不同型号、不同制式（数字/模拟）的对讲机。
• 短信/传真功能：系统应支持收发短信/传真。
• 应急通信预案：系统应有应急通信预案，以便在紧急情况下迅速启动与控制中心的联系。

这些功能共同构成了一个全面、高效的隧道应急指挥系统，能够在紧急情况下提供有力的支持，确保人员安全和隧道运营的正常进行。

五、隧道应急指挥系统在设计时需要考虑哪些关键因素

隧道应急指挥系统在设计时需要考虑的关键因素包括：

• 风险评估与预警机制：进行全面的风险评估，包括隧道结构、交通流量、紧急情况发生可能性等因素的综合考虑。建立可靠的预警机制，通过监测隧道内外的环境数据，如温度、烟雾浓度、车流量等指标，及时发出预警信息。
• 应急预案组织与指挥系统：明确各个部门的职责和权限，建立快速响应的工作机制。预案组织与指挥系统应包括预案组织结构、预案指挥系统、应急人员培训等内容。
• 应急资源保障：考虑人员、设备和物资等方面的资源供给。预案需要明确资源的获取来源、存储和调配机制，以支持应急处置行动。
• 应急演练和评估：设计完成预案后，需要定期进行应急演练和评估，以验证预案的有效性和可行性。通过演练可以检验预案的完整性和流程的合理性，并发现其中的不足之处，进一步完善预案。
• 通信系统：隧道应急通信应本着有线通信和无线通信相结合的原则，设置有线应急电话系统，并充分利用铁路专用移动通信系统（GSMR）和450MHz无线列调等无线通信手段。
• 监控系统：设置防灾救援设备监控系统，并具备远程监控功能。监控主机应设置于隧道控制室或防灾救援指挥中心，监控网络及传输设备应独立设置，并具备与相邻车站的传输网络接口。
• 应急照明及设备供电：长度为5km及以上或设有紧急出口的隧道内应设置应急照明，并符合相关要求。
• 公共移动通信设施：隧道内应预留公众移动通信设施引入的条件，并作为铁路应急通信设施的补充手段。
• 应急通信设备的可靠性：应急通信设备应具有高可靠性，符合易于维护、方便使用的要求，设备的防腐、防电磁干扰、防风压、抗震性能、外壳防护等应符合相关技术标准的要求。

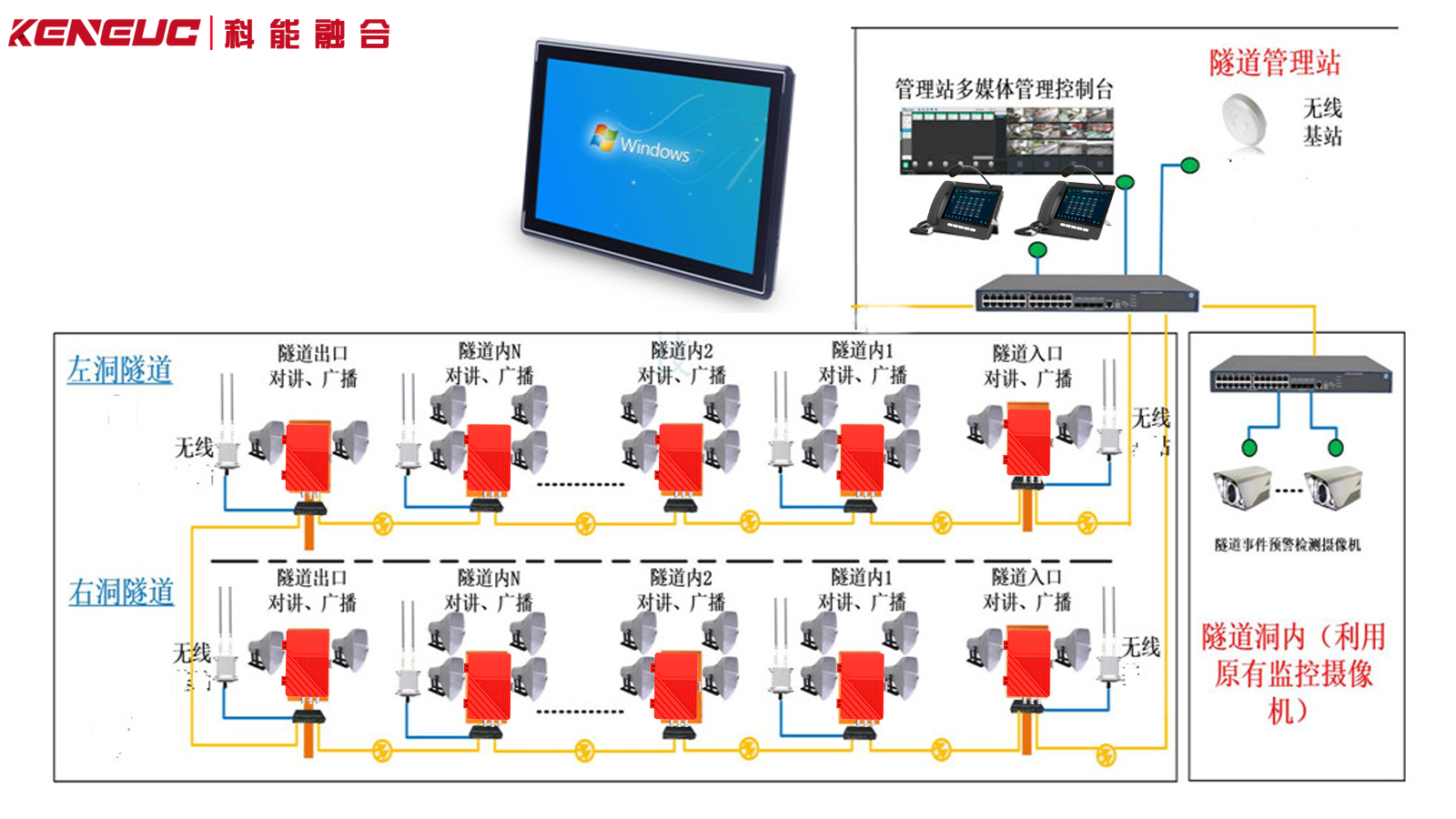

• 应急指挥系统的架构：隧道应急指挥系统由前端采集子系统、应急通讯网络子系统、智能分析子系统和隧道广播子系统等几个独立模块组成，可以实现交通事件检测、智能车型识别、边坡落石检测、应急通讯和应急广播等几大功能。

综上所述，隧道应急指挥系统的设计需要综合考虑风险评估、组织指挥、资源保障、演练评估、通信系统、监控系统、应急照明、公共移动通信设施以及应急指挥系统的架构等多个关键因素，以确保在紧急情况下能够有效地进行应急响应和处理。

六、确保隧道应急指挥系统稳定性和可靠性的措施

为了确保隧道应急指挥系统的稳定性和可靠性，可以采取以下几个关键措施：

• 设计原则和目标：在设计隧道事故预警及应急处置系统时，应遵循提前预防、减少事故发生、保证隧道内通行安全的原则。系统应实现可靠互联，设备性能协调一致，并适应当地地理、气候环境条件，以满足系统的可用性、可靠性和稳定性。
• 技术选择和实施：选择符合国际建设标准的技术解决方案，如铁路隧道专用应急语音系统，这些系统应具有高度的稳定性和可靠性，能够在恶劣环境下提供有效的应急通信保障。
• 风险评估和应对措施：基于风险评估的结果，制定相应的风险应对措施，包括加强巡逻和安全监控、完善应急通信网络、提供紧急疏散通道、加强隧道灭火器材配置等，以保障隧道安全并及时应对潜在风险。
• 智慧隧道安全管理：利用物联网、云计算、大数据、人工智能等现代信息技术，构建智慧隧道综合安全管理解决方案，实现对隧道内消防系统、电力系统、视频系统、周边环境等各项设备运行情况的实时监控与管理，及时发现并处理异常情况。

通过上述措施，可以有效提升隧道应急指挥系统的稳定性和可靠性，确保在紧急情况下能够迅速有效地响应，最大限度地保障隧道安全和交通顺畅。

七、隧道应急指挥系统的未来发展

随着技术的不断进步，隧道应急指挥系统将更加智能化和自动化。例如，基于物联网的隧道安全监控与应急指挥系统研究表明，物联网技术为实现隧道安全监控和应急指挥提供了前所未有的机遇和挑战。未来的隧道应急指挥系统将更加注重风险评估和隐患排查，预防潜在的安全风险，并通过数字化手段提高隧道管理决策科学化、决策能力现代化。
