整流桥堆全解析（原理、类型、应用及选型）

一、整流桥堆概述

1、整流桥堆的工作原理

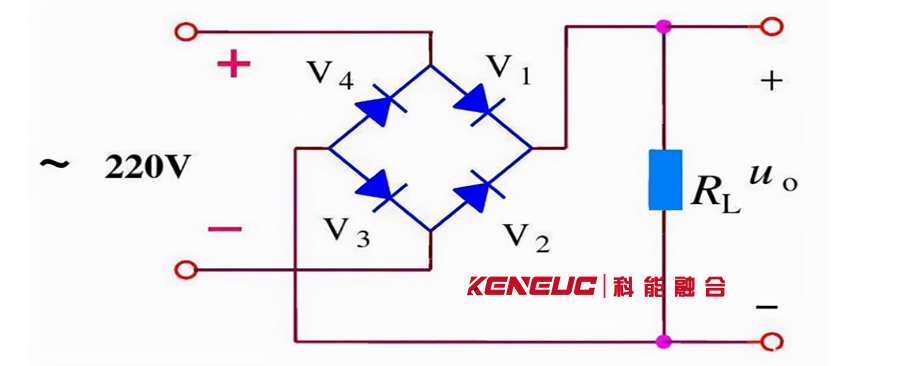

整流桥堆是一种常用的电子元件，主要用于将交流电转换为直流电。其工作原理基于二极管的单向导通性，即二极管只允许电流单向通过。整流桥堆通常由四个二极管组成，形成一个桥式电路。
在整流桥堆的工作周期内，同一时间只有两个二极管进行工作。当输入电压为正半周时，两个二极管导通，电流从正极流入负载；当输入电压为负半周时，另外两个二极管导通，电流仍然从正极流入负载。这样，无论输入电压是正半周还是负半周，负载上都能得到单向的直流脉动电压。

2、整流桥堆的应用场景

整流桥堆广泛应用于各种电源设备和电子电路中，以下是一些常见的应用场景：

1. 电源适配器：将输入的交流电转换为直流电，为设备提供稳定的电源。
2. LED驱动电源：确保LED灯具能够获得稳定的直流电源，提高LED的寿命和发光效率。
3. 家用电器：如微波炉、电饭煲等，为控制电路提供稳定的直流电源。
4. 工业控制设备：在变频器、PLC控制系统中，用于电源整流部分，提供可靠的电源保障。
5. 汽车电子设备：将汽车电池输出的交流电转换为直流电，供给各种车载电子设备，如车载充电器、导航系统等。

3、整流桥堆的主要类型

整流桥堆主要分为以下几种类型：

1. 全桥：由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。
2. 半桥：由两只二极管组成，有三个引出脚。正半桥两边的管脚是两个二极管的正极，即交流输入端；中间管脚是两个二极管的负极，即直流输出端的“正极”。负半桥两边的管脚上两个二极管的负极，即交流输入端；中间管脚是两个二极管的正极，即直流输出端的“负极”。一个正半桥和一个负半桥就可以组成一个全桥。
3. 三相桥：用于三相电源的整流，通常由六个二极管组成。

此外，整流桥堆还可以根据封装形式进行分类，常见的封装形式有：

1. 方桥：主要封装有（BR3、BR6、BR8、GBPC、KBPC、KBPC-W、GBPC-W、MT-35(三相桥)）。
2. 扁桥：主要封装有（KBP、KBL、KBU、KBJ、GBU、GBJ、D3K) 。
3. 圆桥：主要封装有（WOB、WOM、RB-1）。
4. 贴片MINI桥：主要封装（BDS、MBS 、MBF、ABS）。

整流桥堆还可以根据芯片材料的不同分为肖特基整流桥、快恢复整流桥和普通整流桥。

二、整流桥堆在电机驱动电路中具体是如何工作的

整流桥堆在电机驱动电路中的工作过程可以分为以下几个步骤：

• 输入交流电：电机驱动电路的输入端通常接收到的是交流电，这是因为电网提供的电力通常是交流电。
• 整流作用：整流桥堆的主要功能是将输入的交流电转换为直流电。它通过内部的二极管结构，利用二极管的单向导电性，将交流电的正半周和负半周分别导向不同的输出端，从而实现整流的目的。
• 输出直流电：经过整流桥堆的处理，输出端得到的是一个波动的直流电，这个直流电虽然已经是单一方向的电流，但是其电压值仍然是波动的，需要进一步的滤波处理。
• 滤波处理：为了得到稳定的直流电，通常会在整流桥堆的输出端加上滤波电容，滤波电容可以吸收电压的波动，使输出的直流电变得更加平稳。
• 驱动电机：经过滤波处理后的直流电被送入电机驱动器，电机驱动器根据控制信号调节直流电的电压和电流，从而控制电机的转速和转向。
• 控制信号：电机驱动器接收来自控制器的控制信号，这些信号可以是PWM信号，也可以是其他形式的数字信号，它们决定了电机的运行状态。
• 反馈调节：在一些高级的电机驱动电路中，还会有反馈机制，通过检测电机的运行状态，如转速、温度等，来调节整流桥堆的输出，以实现更精确的控制。

整流桥堆在电机驱动电路中的工作就是将输入的交流电转换为直流电，并通过滤波和调节，为电机提供稳定的直流电源，从而实现电机的有效驱动。

三、全桥与半桥整流桥堆在性能上有哪些区别

全桥整流桥堆和半桥整流桥堆是两种常见的电源整流电路配置方式，它们在性能上有以下几点主要区别：
二极管数量：

• 全桥整流桥堆通常需要四只二极管，每个二极管作为桥式整流电路的一个臂。
• 半桥整流桥堆则只需要两只二极管，通过两个半桥可以组成一个桥式整流电路，或者一个半桥配合中心抽头型变压器实现全波整流。

变压器要求：

• 全桥整流桥堆需要的变压器线圈匝数更多，以补偿四只二极管带来的额外电压降。
• 半桥整流桥堆则需要中心抽头型的变压器，以及原边线径较粗的变压器，以减少电压降和提高效率。

反向电压或电流：

• 在输出功率相同的情况下，半桥整流桥堆需要承受的反向电压或电流是全桥整流桥堆的两倍，因此对二极管的规格有较高的要求。
• 全桥整流桥堆由于使用四只二极管，单个二极管承受的反向电压或电流较小，但总体上仍需考虑整个电路的平衡。

电路设计复杂度：

• 全桥整流桥堆的后续电路设计相对复杂，需要处理四只开关管同时通断的问题，这在驱动电路的设计上需要更多的考量。
• 半桥整流桥堆的后续电路设计相对简单，没有同时通断的问题，抗不平衡能力更强，电路设计上更为简单。

适用场景：

• 全桥整流桥堆由于能够适应高负荷场合，适合用在追求极致技术的旗舰级高功率PC电源上，以满足发烧级玩家的需求。
• 半桥整流桥堆虽然自身负荷较大，但由于后续电路设计较为简单，更易于控制故障率，适合用在注重成本、效能、稳定性等综合性能的主流级产品中。

综上所述，全桥整流桥堆和半桥整流桥堆在二极管数量、变压器要求、反向电压或电流承受能力、电路设计复杂度以及适用场景等方面存在明显差异。选择哪种配置取决于具体的应用需求和设计目标.

四、在选择整流桥堆时应注意哪些参数

在选择整流桥堆时，您需要考虑以下关键参数：

• 反向峰值电压（VRRM）：这是整流桥能够承受的最大反向电压。如果超过这个值，整流桥可能会击穿。例如，某些整流桥的反向峰值电压为1000V。
• 平均整流电流（Io）：这是整流桥长期工作时所能承受的最大电流。如果超过这个值，整流桥可能会热击穿。例如，一些整流桥的平均整流电流为1A。
• 正向峰值浪涌电流（IFSM）；这是整流桥所能承受的瞬时电流的最大值。如果超过这个值，整流桥可能会损坏。例如，一些整流桥的正向峰值浪涌电流为50A。
• 反向恢复时间：对于工作频率较高的开关电源整流电路，应选择反向恢复时间较短的整流桥。根据经验公式，选择快恢复整流二极管时，反向恢复时间应大于开关管上升时间的三分之一。
• 散热能力：由于整流桥在工作时会产生热量，因此需要选择具有良好散热能力的整流桥，或者配备适当的散热器和风扇以帮助散热。
• 其他因素：还需要考虑整流桥的封装类型、尺寸、成本以及是否符合特定应用的环境要求。

在选择整流桥时，应根据具体的应用场景和工作条件，综合考虑上述参数，并留有适当的余量，以确保整流桥的稳定性和寿命。同时，也可以参考制造商提供的技术规格和选型指南，以获取更详细的信息和建议.
