阵列波导光栅（工作模式、性能差异与应用场景）

一、阵列波导光栅的工作原理

1. 基本原理

阵列波导光栅（AWG）的工作原理基于多个波导间的干涉效应，这些波导的长度按一定规律递增形成一个阵列。下面从理论和实际操作的角度详细解释其工作原理。

理论基础

• 光的干涉：光的干涉是AWG工作的核心原理。当两束或多束光相遇时，它们的电场会叠加。如果这些光的相位差恒定，就会形成干涉图案。在AWG中，不同长度的波导使不同波长的光产生不同的相位差，从而实现波长选择。
• 光栅方程：光栅方程描述了光在光栅中的衍射行为，通常表示为：$d(\sin\theta_m-\sin\theta_i)=m\lambda$，其中$d$是光栅常数（相邻波导的间距），$\theta_m$和$\theta_i$分别是衍射角和入射角，$m$是衍射级次，$\lambda$是光的波长。在AWG中，通过精心设计波导的长度和间距，可以使不同波长的光满足光栅方程，从而在特定的角度上产生相长干涉。

 实际操作

• 输入光信号：包含多个波长的光信号通过输入波导进入AWG。
• 波导阵列：输入光信号被分配到一系列长度按等差数列递增的波导中。每个波导的长度差异导致不同波长的光在其中传播的光程不同，从而产生不同的相位延迟。
• 干涉和波长选择：由于不同波导中的光程不同，不同波长的光在输出端的相位也不同。当这些光重新组合时，只有特定波长的光能够满足相长干涉条件，在输出端形成加强的干涉信号，而其他波长的光则相互抵消。
• 输出：通过精确设计波导的长度和间距，特定波长的光被引导到对应的输出波导，从而实现了波长选择和解复用功能。

2. 详细结构和工作流程

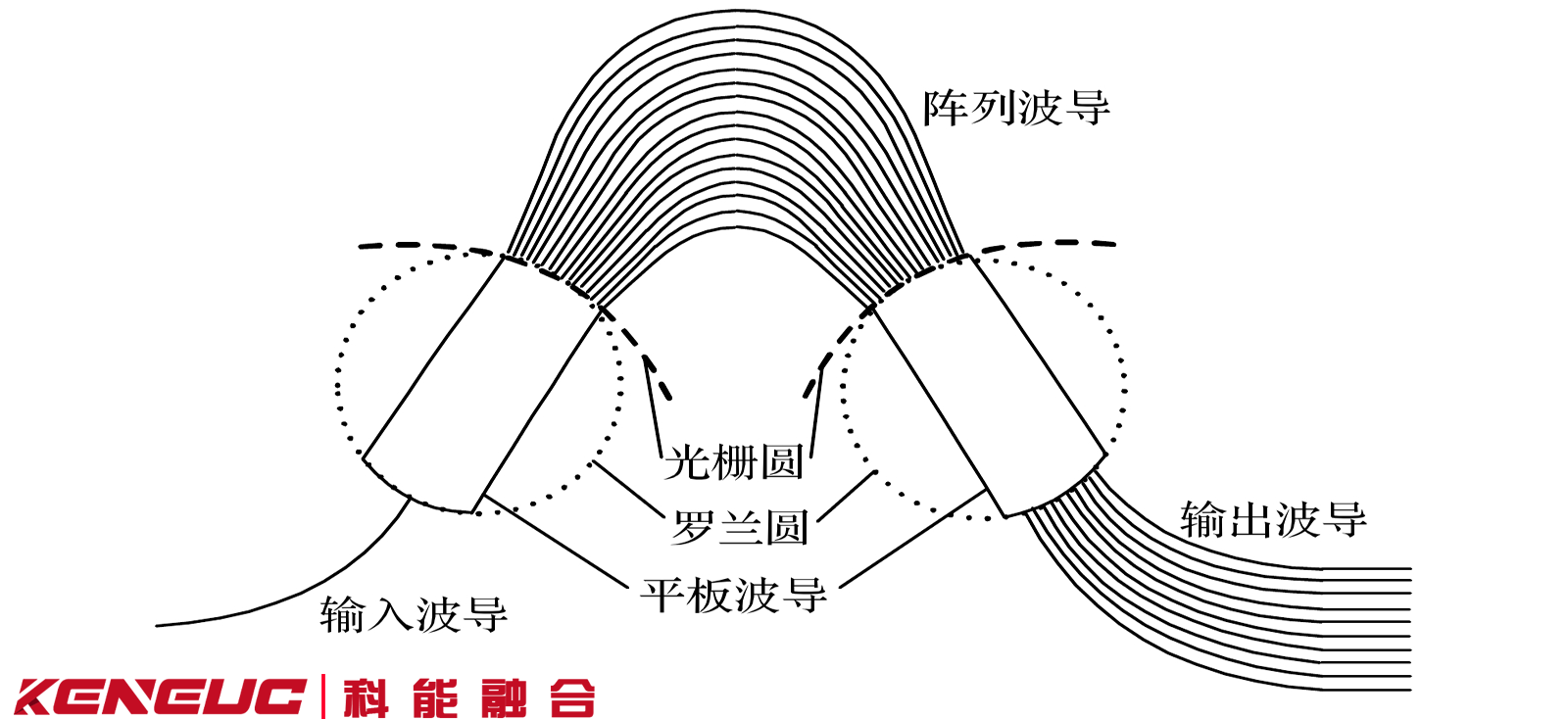

结构

• 输入和输出波导：输入和输出波导负责将光信号导入和导出AWG。输入波导将包含多波长的光信号分解成多个单一波长的信号，而输出波导则将经过处理的单一波长信号组合成多波长信号输出。
• 自由传播区（FPR）：FPR是一段没有波导结构的区域，光在这里以自由空间传播。FPR的作用是使不同波导中的光在到达输出波导之前能够充分混合和干涉。
• 阵列波导：阵列波导由多个长度按一定规律递增的波导组成。这些波导的长度差异使得不同波长的光在其中传播时产生不同的相位延迟，从而实现波长选择。

工作流程

1. 输入：多波长光信号通过输入波导进入AWG。
2. 分配：输入光信号在输入耦合器中被均匀分配到阵列波导中。
3. 传播和相位调整：光在阵列波导中传播，由于波导长度的差异，不同波长的光产生不同的相位延迟。
4. 干涉：经过阵列波导的光在输出耦合器中重新组合，发生干涉。
5. 波长选择：通过精心设计波导的长度和间距，特定波长的光在输出端形成加强的干涉信号，被引导到对应的输出波导。
6. 输出：经过波长选择的光信号通过输出波导输出，实现了对原始多波长信号的解复用。

二、阵列波导光栅的应用领域

1. 光通信

波分复用（WDM）系统

• 原理：WDM系统通过在一根光纤中同时传输多个不同波长的光信号来增加通信容量。AWG在其中充当复用器和解复用器，将多个波长的光信号合并到一根光纤中传输，并在接收端将这些信号分离出来。
• 应用：在长途通信和城域网中，WDM系统广泛应用于提高光纤的传输容量。例如，一个典型的密集波分复用（DWDM）系统可以在一根光纤上传输80个或更多波长的光信号，大大提高了通信效率。

光交叉连接（OXC）和光分插复用（OADM）

• 原理：OXC和OADM是光网络中的关键节点设备，用于实现光信号的交叉连接和分插复用功能。AWG在这些设备中起到了核心作用，通过对不同波长的光信号进行路由和管理，实现了光网络的灵活配置和高效运行。
• 应用：在大型企业网络和数据中心中，OXC和OADM用于实现复杂的光网络拓扑结构，提高网络的可靠性和灵活性。例如，通过使用AWG技术，网络管理员可以轻松实现光信号的动态路由和保护切换。

2. 光学传感

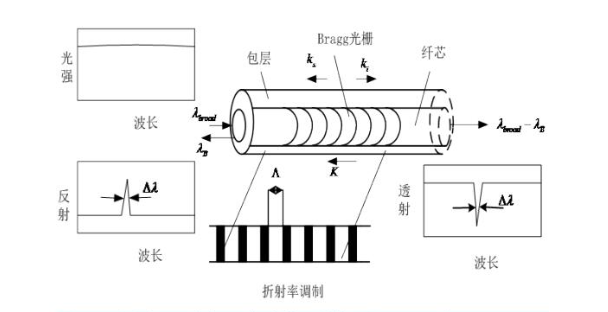

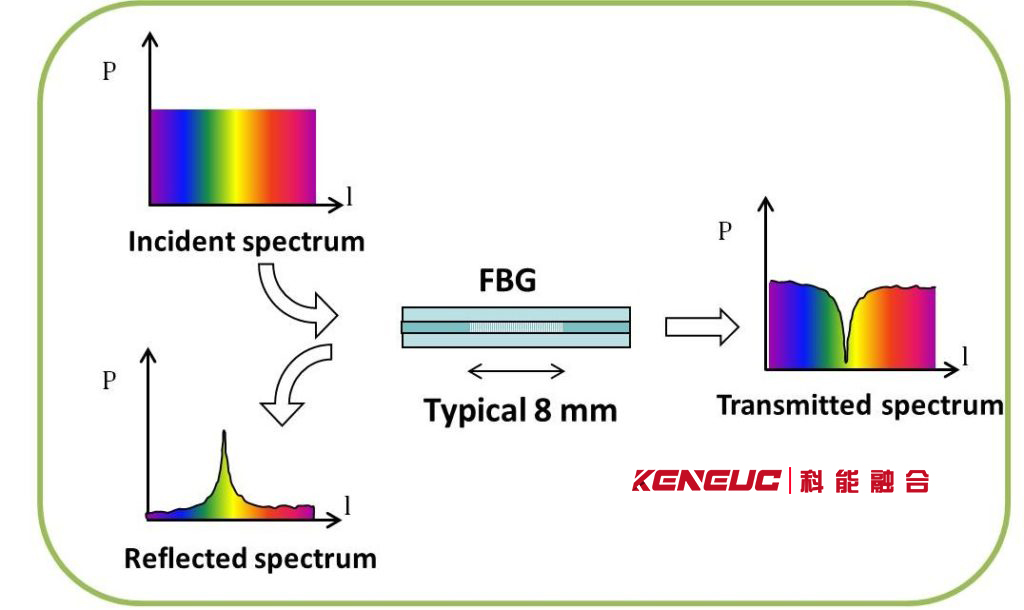

光纤传感器

• 原理：光纤传感器利用光纤的光学特性来检测物理量，如温度、压力、应变等。AWG可以作为光纤传感器中的光谱分析仪，对多个波长的反射或透射光信号进行分析，从而获取被测物理量的信息。
• 应用：在环境监测、工业自动化和生物医学等领域，光纤传感器被广泛应用于实时监测各种物理量。例如，通过在桥梁和建筑物中铺设光纤传感器网络，可以实现对结构健康状况的长期监测。

生物医学检测

• 原理：在生物医学领域，AWG技术可以用于检测生物分子的相互作用和细胞的生理状态。通过标记生物分子的特异性荧光染料，结合AWG的高分辨率光谱分析能力，可以实现对生物分子浓度和活性的检测。
• 应用：在基因检测、药物研发和临床诊断中，AWG技术提供了高灵敏度和高特异性的检测手段。例如，通过检测血液或尿液中的生物标志物，可以实现疾病的早期诊断和治疗监测。

3. 光谱分析

光学频谱分析仪

• 原理：AWG作为一种多通道的光谱分析仪器，可以将入射光信号按波长分散到多个输出通道，每个通道对应一个特定的波长范围。通过测量每个通道的光强，可以得到入射光的光谱分布。
• 应用：在科学研究、环境监测和工业过程控制中，光谱分析是一项重要的技术手段。例如，通过对大气吸收光谱的分析，可以监测空气中污染物的浓度。

 激光光谱学

• 原理：在激光光谱学中，AWG用于选择和分析激光的特定波长成分。通过将激光耦合进AWG，可以获得极高的光谱分辨率，从而研究原子和分子的能级结构和动力学过程。
• 应用：在物理学、化学和材料科学等领域，激光光谱学被广泛用于研究物质的微观结构和相互作用。例如，通过测量原子的吸收和发射光谱，可以确定原子的种类和浓度。

三、阵列波导光栅的技术特点

1. 高集成度

• 结构紧凑：AWG采用平面波导技术，结构非常紧凑，可以在很小的芯片面积上实现大量的波导和光学元件集成。这种高集成度使得AWG在光通信和光网络应用中具有很大的优势，可以显著减小设备的体积和功耗。
• 多功能集成：AWG不仅可以实现波长复用和解复用功能，还可以与其他光学元件（如放大器、调制器等）集成在一起，形成多功能的光通信模块。例如，将AWG与半导体光放大器（SOA）集成，可以实现动态增益均衡和波长转换功能。

2. 低插入损耗和串扰

• 低损耗波导设计：AWG的波导采用低损耗材料（如二氧化硅）和优化的设计结构，使得光信号在其中传播时的损耗非常小。同时，通过在波导表面涂覆抗反射膜，可以进一步降低光的反射损耗，提高光信号的传输效率。
• 低串扰：AWG通过精确控制波导的长度和间距，使得不同波长的光信号在传播过程中相互隔离，从而极大地降低了串扰。例如，在一个100GHz通道间隔的AWG中，串扰可以控制在-30dB以下，确保了各通道信号的独立性和准确性。

3. 高稳定性和可靠性

• 温度稳定性：AWG采用热补偿技术，使其在较宽的温度范围内保持稳定的光学性能。例如，通过使用双金属片或聚合物材料进行温度补偿，可以使AWG在-40℃至85℃的温度范围内正常工作，而光学性能的变化小于0.01nm/℃。
• 长期可靠性：AWG的制造过程采用了先进的光刻和蚀刻技术，保证了波导结构的高精度和稳定性。此外，AWG的材料和封装技术使其具有良好的抗老化和抗环境干扰能力，能够在恶劣的工作条件下长期稳定运行。

阵列波导光栅（AWG）作为一种重要的光学器件，在光通信、光学传感和光谱分析等领域具有广泛的应用前景。其工作原理基于光的干涉效应，通过精心设计的波导结构实现对不同波长光信号的选择和处理。AWG的技术特点包括高集成度、低插入损耗、低串扰以及高稳定性和可靠性，这些特点使其成为现代光学技术中不可或缺的一部分。随着技术的不断发展，AWG的性能和功能将不断提升，为未来的高速通信、精密传感和高分辨率光谱分析提供强有力的支持。

四、阵列波导光栅在通信系统中通常用于哪些方面

阵列波导光栅（AWG）在通信系统中的应用主要集中在以下几个方面：

• 密集波分复用（DWDM）滤波器：AWG是实现密集波分复用（DWDM）的关键组件，它能够在单个光纤中同时传输多个不同波长的光信号，从而显著提高光纤的传输带宽和网络的传输能力。
• 波分复用/解复用器：AWG不仅能作为复用器使用，也能作为解复用器使用，它们的工作原理相同，因此具有互换性。在WDM系统中，AWG构成波分复用/解复用器，是最重要的核心器件。
• 光波长选择器：AWG可以作为光波长选择器，用于选择特定波长的光信号进行传输或处理。
• 光上下路复用器：AWG可以与其他器件混合或单片集成，实现更为复杂的功能，包括光上下路复用器。
• 光通信系统的核心部件：AWG是现代光通信系统中不可或缺的核心部件，它对于实现高速、大容量的光通信系统和数据中心具有重要意义。

综上所述，阵列波导光栅在通信系统中的应用广泛，涉及到从基础的信号传输到高级的信号处理和管理等多个层面。

五、阵列波导光栅与普通光栅相比有哪些优势和劣势

阵列波导光栅（AWG）相较于普通光栅具有以下优势：

• 集成度高：AWG是一种平面波导器件，可以在芯片衬底上制作，具有较高的集成度。
• 通道数目多：AWG可以实现数十个至几百个波长的复用和解复用，适用于高速、大容量的DWDM系统。
• 插入损耗小：AWG的插入损耗相对较小，有利于提高信号的传输效率。
• 易于批量自动化生产：AWG的生产工艺较为成熟，便于大规模生产。

• 成本较高：由于AWG的复杂制造工艺，其成本相对较高。
• 对环境敏感：AWG的性能可能受到温度、湿度等环境因素的影响。
• 尺寸较大：相比于某些其他类型的光栅，AWG的物理尺寸可能较大，不便于小型化设计。

综上所述，AWG在高性能、高集成度的光通信系统中具有显著优势，但其较高的成本和对环境的敏感性是需要考虑的缺点。
