报警对讲系统如何组网？信号干扰怎样解决？

一、报警对讲系统组网方式

1、传统模拟系统组网

传统模拟系统组网是可视对讲技术发展过程中的重要阶段，它为后来的数字化系统奠定了基础。这种组网方式主要采用 RS485总线式拓扑结构 ，具有以下特点：

1、设备连接 ：

• 单元总控设备 ：作为系统核心，负责整个项目的联网传输
• 楼层解码器 ：通过RS485与总控设备连接，将信号分配到各楼层
• 室内分机 ：通过分户端口与楼层解码器连接，实现与总控设备的通信

2、传输距离 ：理论上最长可达1200米，但实际应用中通常建议控制在800米以内，以确保信号质量和稳定性。

3、适用场景 ：

• 中小规模住宅小区
• 对成本较为敏感的项目
• 布线环境复杂，难以实施大规模网络布线的场所

4、优缺点 ：

• 优点 ：
  • 系统简单，成本低
  • 技术成熟，易于实施和维护
  • 适合中小规模项目
• 缺点 ：
  • 传输距离有限
  • 信号易受干扰
  • 扩展性差

5、技术改进 ：

采用 光纤传输 技术，在单元楼增加光端机设备，将信号转换为光信号进行远距离传输。这种方法有效规避了传统RS485传输的弊病，延长了传输距离，同时提高了信号质量和抗干扰能力。

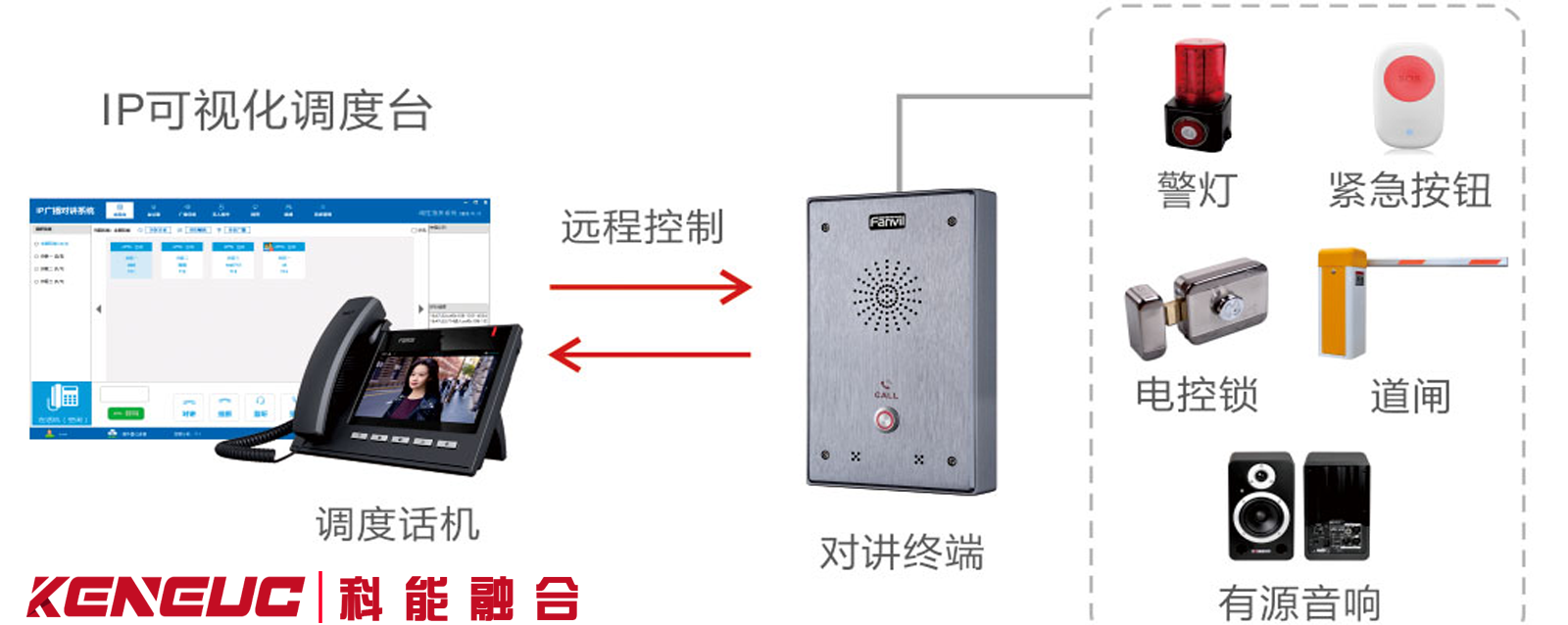

2、数字化系统组网

数字化系统组网是报警对讲系统发展的重要方向，它充分利用了现代网络技术的优势，为用户提供了更加灵活、高效的通信解决方案。在数字化系统组网中， TCP/IP网络架构 是最常见的选择，具有以下特点：

• 设备连接关系 ：
  • 核心交换机 ：作为系统的中枢，连接所有带网络的设备
  • 管理机 ：通过核心交换机与其他设备通信
  • 室内分机 ：通过楼层交换机接入网络
  • 门口机 ：通过交换机与管理机和室内分机相连
  • 围墙机 ：通过网络交换机与其他设备通信
• 网络协议 ：采用标准的TCP/IP协议，确保系统的兼容性和扩展性。

• 组网优势 ：
  • 灵活组网 ：可直接利用小区现有局域网，也可自建网络
  • 功能强大 ：支持远程访问、信息发布、户户对讲等高级功能
  • 全双工通讯 ：有效避免传统总线制的占线问题
  • 设备简化 ：减少中间设备，降低系统复杂度
  • 在线升级 ：支持远程软件更新，方便系统维护
• 潜在问题 ：
  • 网络依赖性 ：系统运行依赖网络，网络故障可能影响通信
  • 安全风险 ：可能面临网络攻击和数据泄露风险
  • 技术门槛 ：对维护人员的网络知识要求较高

为解决这些问题，数字化系统通常采用 光纤传输 技术来增强主干网络的稳定性和抗干扰能力。光纤收发器可以将电信号转换为光信号进行远距离传输，大大延长了传输距离，同时提高了信号质量和抗干扰能力。

3、混合系统组网

混合系统组网是报警对讲系统中一种创新的组网方式，它巧妙地结合了模拟和数字技术的优势，为用户提供了更加灵活和高效的通信解决方案。这种组网方式通常采用 半数字半模拟 的架构，其工作原理如下：

• 室外组网 ：采用 TCP/IP协议 进行传输，利用成熟的网络结构实现高效通信。
• 室内连接 ：通过 单元总控设备 将信号转换为RS485格式，实现与传统模拟设备的无缝对接。

这种混合系统组网方式充分发挥了数字技术的远距离传输和抗干扰能力，同时保留了模拟系统在室内布线方面的灵活性，为既有系统的升级改造提供了便利。

二、组网技术选择

1、RS485总线组网

RS485总线组网是报警对讲系统中一种广泛应用的通信方式，它以其出色的抗干扰能力和长距离传输特性而备受青睐。这种组网方式采用 差分信号传输 ，有效提升了系统的可靠性和稳定性。
RS485组网通常采用 菊花链连接 方式，即所有设备依次连接在同一总线上。这种拓扑结构简单灵活，易于扩展和维护。在设备连接方面，RS485组网主要使用以下设备：

• RS485收发器 ：负责将TTL电平信号转换为RS485差分信号，实现设备间的通信。
• 终端电阻 ：为避免信号反射，在总线两端各连接一个120Ω的终端电阻。
• 存根 ：设备与主干线之间的短连接，其长度应小于驱动器输出上升时间的1/10。

RS485组网采用 半双工通信 方式，即同一时刻只能有一个设备发送数据，其他设备处于接收状态。这种方式虽然限制了数据传输的实时性，但有效降低了系统复杂度和成本。
RS485组网的优点主要包括：

• 抗干扰能力强 ：差分信号传输有效抑制共模干扰，适用于工业环境。
• 传输距离远 ：理论上最长可达1200米，实际应用中建议控制在800米以内。
• 多节点支持 ：单个总线上最多可连接32个设备，通过增加中继器可进一步扩展。
• 布线简单 ：只需两根信号线，减少布线复杂度和成本。

然而，RS485组网也存在一些局限性：

• 传输速率有限 ：在长距离传输时，数据速率通常需降低至100kbps以下。
• 网络拓扑固定 ：菊花链连接方式限制了系统的灵活性和可扩展性。
• 单点故障影响大 ：总线某一点出现故障可能导致整个网络瘫痪。

为克服这些问题，现代报警对讲系统通常采用 混合组网 方式，将RS485与其他网络技术（如TCP/IP）相结合，充分发挥各自优势，构建更加灵活可靠的通信网络。

2、TCP/IP网络组网

TCP/IP网络组网是报警对讲系统中一种先进的通信方式，它充分利用了现代网络技术的优势，为用户提供了更加灵活、高效的通信解决方案。这种组网方式主要采用 以太网交换技术 ，具有以下特点：

• 设备连接关系 ：
  • 核心交换机 ：作为系统的中枢，连接所有带网络的设备
  • 管理机 ：通过核心交换机与其他设备通信
  • 室内分机 ：通过楼层交换机接入网络
  • 门口机 ：通过交换机与管理机和室内分机相连
  • 围墙机 ：通过网络交换机与其他设备通信
• 网络协议 ：采用标准的TCP/IP协议，确保系统的兼容性和扩展性。
• 组网优势 ：
  • 灵活组网 ：可直接利用小区现有局域网，也可自建网络
  • 功能强大 ：支持远程访问、信息发布、户户对讲等高级功能
  • 全双工通讯 ：有效避免传统总线制的占线问题
  • 设备简化 ：减少中间设备，降低系统复杂度
  • 在线升级 ：支持远程软件更新，方便系统维护
• 潜在问题 ：
  • 网络依赖性 ：系统运行依赖网络，网络故障可能影响通信
  • 安全风险 ：可能面临网络攻击和数据泄露风险
  • 技术门槛 ：对维护人员的网络知识要求较高

为解决这些问题，数字化系统通常采用 光纤传输 技术来增强主干网络的稳定性和抗干扰能力。光纤收发器可以将电信号转换为光信号进行远距离传输，大大延长了传输距离，同时提高了信号质量和抗干扰能力。
TCP/IP网络组网的另一个重要优势是 可扩展性 。随着智能社区概念的兴起，报警对讲系统需要与其他智能家居设备进行集成。TCP/IP网络可以轻松实现与门禁系统、视频监控系统、智能照明系统等的无缝对接，为用户提供更加全面的智能生活体验。
然而，TCP/IP网络组网也面临一些挑战，如 网络安全 和 QoS保障 。为确保系统的安全性，需要采取防火墙、入侵检测系统等安全措施。同时，为保证通话质量，需要实施QoS策略，对语音流量进行优先处理。

3、光纤传输组网

光纤传输组网是报警对讲系统中一种高效可靠的通信方式，它利用光纤的低损耗和高带宽特性实现远距离信号传输。在这种组网方式中，主要使用以下设备：

• 光纤收发器 ：将电信号转换为光信号进行传输
• 光纤交换机 ：实现多端口光纤连接
• 单模光纤 ：适用于长距离传输
• 多模光纤 ：适用于短距离传输

光纤传输的原理基于 全反射 ，即当光从折射率较高的介质入射到折射率较低的介质时，光会全部反射回原介质中。这种特性使得光信号能够在光纤中以极低的损耗进行远距离传输，大大提高了系统的可靠性和稳定性。
光纤传输组网的优点包括：

• 传输距离远 ：单模光纤可达数十公里
• 抗干扰能力强 ：不受电磁干扰影响
• 带宽高 ：支持高速数据传输

三、组网拓扑结构

1、星型结构

在报警对讲系统组网中，星型结构是一种常见的拓扑设计，其特点如下：

• 设备连接 ：以一个中央控制节点为核心，其他设备直接与其相连。
• 优势 ：布线简单、易于扩展和维护。
• 应用场景 ：适合中小规模系统，如校园或小型社区。
• 通信方式 ：通常采用 433MHz频段 无线通信，具有较好的抗干扰能力。
• 通信原理 ：通过选频技术，动态选择干扰最小的频点进行通信，提高系统的稳定性和可靠性。

这种结构能够有效降低整体系统开销，同时保持良好的抗干扰性能，适用于多种报警对讲应用场景。

2、树形结构

在报警对讲系统组网中，树形结构是一种常见且高效的拓扑设计。这种结构通常以 主交换机 为核心，通过 楼层交换机 连接各楼层设备，最终接入 室内分机 。树形结构充分利用了交换机的端口扩展能力，能够有效支持大规模系统部署，同时保持良好的可扩展性和维护性。

3、环形结构

在报警对讲系统组网中，环形结构是一种先进的拓扑设计。它采用 光纤传输 技术，将各节点设备（如管理机、交换机、分机等）依次连接形成闭环。这种结构通过 双工光纤收发器 实现信号的双向传输，大大提高了系统的可靠性和抗干扰能力。
环形结构的核心优势在于其 自愈能力 ：当某一节点或链路出现故障时，系统能自动重新配置，确保通信不受影响。这种设计特别适合对可靠性要求极高的大型报警对讲系统，如大型商业综合体或工业厂区。

四、信号干扰问题

1、常见干扰类型

在报警对讲系统组网中，信号干扰是一个常见且棘手的问题，可能导致系统性能下降甚至完全失效。了解和识别各种干扰类型对于有效解决问题至关重要。以下是几种常见的干扰类型及其特点：

电磁干扰（EMI）

成因：主要由附近的电磁辐射源（如电源线、电机、无线电设备等）产生的交变磁场引起。
表现：

• 音频信号 ：可听到背景噪音或嘶嘶声
• 视频信号 ：画面出现雪花或条纹

射频干扰（RFI）

成因：主要由附近的无线电设备（如无线电台、无线路由器等）产生的射频信号引起。
表现：

• 音频信号 ：可听到嗡嗡声或啸叫声
• 视频信号 ：画面出现滚动条纹或闪动

串频干扰

成因：当两个或多个设备使用相同或相近的频率时，信号相互叠加。
表现：

• 音频信号 ：听到其他频道的声音
• 视频信号 ：画面出现其他频道的图像

地环路干扰

成因：当不同设备的接地电位不同时，形成电流环路。
表现：

• 音频信号 ：可听到嗡嗡声或低频噪音
• 视频信号 ：画面出现滚动条纹或闪动

静电干扰

成因：主要由人体或物体携带的静电电荷引起。
表现：

• 音频信号 ：可听到短暂的“啪”声
• 视频信号 ：画面出现短暂的亮点或闪烁

了解这些常见干扰类型的特点和成因，有助于在设计和维护报警对讲系统时采取针对性的措施，如选择合适的屏蔽材料、优化布线方案等，从而有效提高系统的抗干扰能力。

2、电磁兼容性

在报警对讲系统的设计和实施中，电磁兼容性是一个至关重要的考虑因素。为确保系统在复杂电磁环境中稳定运行，通常会采取以下措施：

• 设备选择 ：选用通过 电磁兼容性认证 的产品，如符合GB/T17626标准的设备。
• 屏蔽技术 ：使用金属屏蔽罩或屏蔽电缆，减少外部干扰。
• 接地系统 ：建立良好的接地网络，降低接地电位差。
• 频率规划 ：合理分配工作频率，避免信号相互干扰。

这些措施共同作用，有效提高了系统的抗干扰能力和稳定性，确保报警对讲系统在复杂电磁环境中可靠运行。

3、串频干扰

在报警对讲系统组网中，串频干扰是一个不容忽视的问题。这种干扰通常发生在 433MHz频段 ，当多个设备同时使用该频段时，信号可能相互叠加，导致 音频信号中听到其他频道的声音 或 视频信号中出现其他频道的图像 。
为解决这一问题，系统通常采用 跳频技术 ，动态选择干扰最小的频点进行通信，从而提高系统的稳定性和可靠性。

五、干扰解决方案

1、屏蔽技术

在报警对讲系统组网中，屏蔽技术是一种重要的抗干扰措施。它通过使用特殊材料和设计来阻止或减少外部干扰信号对系统的影响。以下是屏蔽技术的具体应用：

• 屏蔽材料 ：
  • 金属屏蔽罩 ：用于保护设备内部电路，常用材料包括铜、铝等
  • 屏蔽电缆 ：用于传输敏感信号，外层通常为编织铜网或铝箔
• 屏蔽原理 ：利用金属材料的导电性，将干扰信号导向接地，从而保护内部电路或信号。
• 屏蔽标准 ：在设计和实施屏蔽技术时，需要遵循相关的电磁兼容性标准，如GB/T17626系列标准。这些标准规定了不同环境下的电磁干扰测试方法和限值。
• 实施步骤 ：
  • 选择合适的屏蔽材料
  • 设计合理的屏蔽结构
  • 确保良好的接地连接
  • 进行电磁兼容性测试和验证
• 效果评估 ：通过电磁兼容性测试来评估屏蔽效果，如辐射发射测试、传导发射测试等。测试结果应符合相关标准要求。

屏蔽技术的应用可以显著提高报警对讲系统的抗干扰能力。例如，在RS485总线组网中，使用屏蔽电缆可以有效减少外部电磁干扰对信号传输的影响，从而提高系统的稳定性和可靠性。
值得注意的是，屏蔽技术的效果不仅取决于材料和设计，还与安装和维护密切相关。因此，在实施屏蔽技术时，需要严格按照标准要求进行操作，并定期进行检查和维护，以确保屏蔽效果的持久性。

2、滤波技术

在报警对讲系统组网中，滤波技术是一种重要的抗干扰措施，能够有效提高系统的稳定性和可靠性。滤波技术通过选择性地允许或阻止特定频率的信号通过，从而减少干扰信号对系统的影响。
报警对讲系统组网中常用的滤波器类型包括：

滤波器类型	作用	适用场景
低通滤波器	允许低频信号通过，阻止高频信号	减少高频噪声干扰
高通滤波器	允许高频信号通过，阻止低频信号	去除低频噪声干扰
带通滤波器	只允许特定频率范围内的信号通过	选择特定频段信号
带阻滤波器	阻止特定频率范围内的信号通过	抑制特定频段干扰

滤波技术的工作原理基于电路元件对不同频率信号的响应特性。以 低通滤波器 为例，它通常由电容和电阻组成，利用电容对高频信号的短路特性，将高频干扰信号旁路到地，从而实现对低频信号的选择。
在实际应用中，滤波技术的实施步骤通常包括：
干扰信号分析 ：通过频谱分析仪等设备，确定系统中存在的主要干扰信号及其频率范围。

1. 滤波器选型 ：根据干扰信号的特性，选择合适类型和参数的滤波器。
2. 滤波器安装 ：将滤波器正确安装在信号传输路径上，通常位于信号源或接收设备附近。
3. 效果评估 ：通过实际测试，评估滤波器对系统性能的改善效果，必要时进行参数调整。

滤波技术能够有效解决多种类型的干扰问题，包括：

• 高频噪声干扰 ：如由电源开关或射频设备产生的高频干扰信号。
• 特定频段干扰 ：如在433MHz频段使用带阻滤波器来抑制串频干扰。
• 电源纹波干扰 ：使用低通滤波器来平滑电源输出，减少对系统的影响。

值得注意的是，现代报警对讲系统中常采用 数字滤波技术 。数字滤波器通过软件算法实现信号处理，具有更高的灵活性和精度。例如，在语音信号处理中，可以使用数字滤波器来去除背景噪声，提高语音清晰度。
一个成功案例是某大型住宅小区的报警对讲系统。该系统在实施滤波技术后，成功解决了长期存在的射频干扰问题，系统稳定性和通话质量得到显著提升。通过在信号传输线路上安装适当的带通滤波器，有效抑制了附近无线电台产生的干扰信号，使系统能够在复杂电磁环境中稳定运行。
滤波技术的应用不仅提高了报警对讲系统的抗干扰能力，还为系统的长期稳定运行提供了可靠保障。在实际应用中，需要根据具体的干扰类型和系统要求，选择合适的滤波器类型和参数，以达到最佳的抗干扰效果。

3、频率规划

在报警对讲系统组网中，频率规划是一项关键工作，旨在确保系统各设备间的通信互不干扰。为此，通常采用 频段划分 的方式进行频率分配，遵循国家无线电管理委员会的相关规定。例如：

应用类型	频段范围
专业对讲机	V段136-174MHz；U段400-470MHz
武警公安	350-390MHz
海岸通信	220MHz
业余频段	433MHz

通过合理的频段分配，可以有效避免系统内部及与其他无线电设备之间的干扰，提高报警对讲系统的可靠性和稳定性。

4、数字化处理

在报警对讲系统中，数字化处理是解决信号干扰问题的重要手段。主要采用 数字信号处理（DSP）技术 ，通过在系统中集成高性能DSP芯片来实现。这些芯片能够实时处理和分析信号，有效识别并滤除干扰成分。
例如，采用 自适应滤波算法 ，DSP芯片可以动态调整滤波器参数，实时适应环境变化，显著提高系统的抗干扰能力。此外， 数字动态降噪（DNR）和自动增益控制（AGC）技术 也是常用的数字化处理手段，能够有效减少背景噪音，提高语音清晰度，从而提升整个系统的抗干扰性能。

六、系统优化与维护

1、定期检测

在报警对讲系统的日常维护中，定期检测是确保系统稳定运行的关键环节。通常建议 每季度 进行一次全面检测，使用专业设备如 探测器试验器 对系统功能进行检查。
检测项目主要包括：

• 探测器报警功能 ：测试烟雾、温度和光线参数
• 手动报警按钮 ：验证报警信号传输和指示灯状态
• 火灾显示盘 ：检查声光报警功能和故障指示
• 火灾事故广播 ：评估选层广播控制功能和声音质量

通过这些检测，可以及时发现并解决潜在问题，确保系统在关键时刻能正常工作。

2、软件升级

在报警对讲系统组网中，软件升级是确保系统性能和功能持续优化的关键环节。主要涉及 对讲主机 和 室内分机 等核心设备的固件更新。升级方式包括 本地升级 和 在线升级 两种：

• 本地升级 ：通过USB接口或SD卡进行固件更新，适用于网络环境不佳的情况。
• 在线升级 ：利用TCP/IP网络直接从服务器下载更新包，实现远程更新，提高了升级效率和便利性。

定期进行软件升级不仅能修复系统漏洞，还能引入新功能，提升系统整体性能。
