一、光信噪比（OSNR）概述

光信噪比（Optical Signal to Noise Ratio，简称OSNR）是衡量光信号质量的一个重要参数，它定义为在光有效带宽内光信号功率与噪声功率的比值。在实际应用中，光信号的功率通常取峰值，而噪声的功率则取两个相邻通路中间点的功率电平。OSNR的大小直接反映了信号在传输过程中受到的噪声影响程度，是评估光通信系统性能的关键指标。

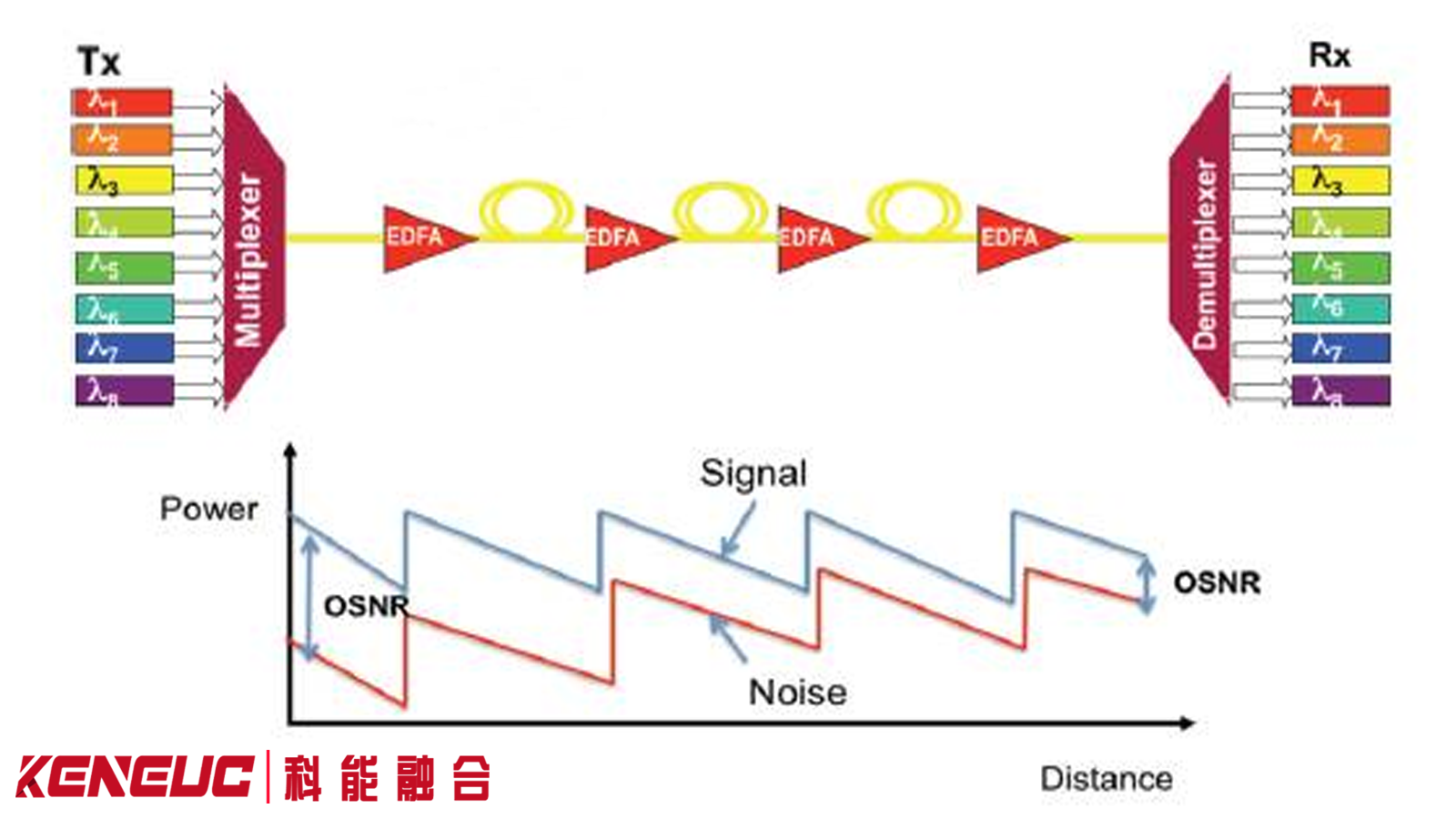

光信噪比（OSNR）

1、OSNR的计算方法

OSNR的计算通常涉及到信号功率和噪声功率的测量。在接收端，通过使用带通滤波器滤除信号后，信号功率可以通过测量得到。噪声功率则可以通过测量相邻通道的噪声水平来估算。OSNR的计算公式通常表示为：

[ OSNR = \frac{P_{signal}}{P_{noise}} ]
其中 ( P_{signal} ) 是信号功率，( P_{noise} ) 是噪声功率。在实际操作中，OSNR的计算还需要考虑系统的具体参数，如放大器的噪声系数、增益、光纤的衰减等。

2、OSNR的重要性

OSNR（光信噪比）是光通信系统中的关键指标，对系统性能和维护意义重大，具体体现在以下方面：
保障信号传输质量

降低噪声干扰：在光通信系统中，信号在长距离传输过程中会不可避免地混入噪声。OSNR 越高，意味着信号功率相对噪声功率越大，信号受到的噪声干扰就越小。例如在长距离光纤传输中，高 OSNR 能让信号保持清晰稳定，避免因噪声干扰导致信号失真。
减少误码率：误码率（BER）与 OSNR 直接相关。当 OSNR 较高时，传输过程中的误码显著减少。因为噪声干扰小，信号的完整性得以更好地保持，接收端能更准确地识别信号，从而降低误码率。如在高速率数据传输中，低误码率是保障数据准确传输的关键，高 OSNR 为此提供了有力支持。

提升网络服务质量

保障业务稳定运行：网络的服务质量（QoS）与 OSNR 紧密相连。良好的 OSNR 能确保数据传输的准确性和稳定性，对于依赖光通信网络的各种业务，如高清视频传输、在线游戏、云计算服务等，稳定的网络连接和高质量的数据传输至关重要。高 OSNR 能减少数据丢包、卡顿等现象，为用户提供流畅的使用体验。
满足业务多样化需求：随着通信业务的不断发展，对网络性能的要求日益多样化。不同的业务对 OSNR 有不同的要求，如实时性要求高的语音通话和视频会议需要较高的 OSNR 来保证低延迟和清晰的音质、画质；而对于普通的数据传输业务，也需要一定的 OSNR 来确保数据的完整性。通过保证合适的 OSNR，光通信系统能够满足各种业务的不同需求，提升整体网络服务质量。

助力网络故障监测与维护

在线监测噪声变化：对网络的 OSNR 进行在线监测具有重要意义。通过实时监测 OSNR 数值的变化，可以准确分析具体链路的噪声变化情况。当链路中出现噪声异常增加时，OSNR 会相应下降，监测系统能够及时捕捉到这一变化，为运维人员提供关键信息。
快速定位网络故障：根据 OSNR 的变化情况，运维人员可以快速确定网络故障的位置和原因。例如，如果某段链路的 OSNR 突然降低，可能意味着该段光纤出现了损坏、连接不良或者受到了外部干扰等问题。通过及时发现和解决这些问题，能够有效缩短网络故障时间，提高网络的可靠性和可用性。

3、OSNR的优化策略

在系统设计时，可以采取多种措施来提高OSNR，例如提高平均输出功率、选择低噪声放大器、优化噪声指数等。此外，随着技术的发展，新型的光放大器和调制技术也被用来提高OSNR，以适应更高速率和更长距离的光通信需求。
光信噪比（OSNR）

综上所述，OSNR是光通信系统中非常关键的性能指标，它的测量和优化对于确保系统的高效运行至关重要。

二、如何通过实验手段测量光信噪比

1、光信噪比的定义

光信噪比（Optical Signal to Noise Ratio, OSNR）是衡量光信号质量的一个重要参数，它代表了在特定带宽内光信号功率与噪声功率的比值。光信噪比对估算和测量系统性能具有重要意义。在实际测量中，光信号的功率通常取峰值，而噪声功率则取两相邻通路的中间点的功率电平。

2、实验测量光信噪比的步骤

准备所需的光源和光谱仪：选择一个稳定且可调节的光源，并将其输出连接到光谱仪的输入端。
设置光谱仪的工作参数：选择合适的光谱范围、设置积分时间、选择数据采集模式等。
进行信号测量：使用一个稳定的光强值作为标准信号，将其输入到光谱仪中，并记录光谱仪测量到的信号强度值。
进行背景噪声测量：关闭标准信号，测量背景噪声，记录背景噪声值。
计算信噪比：将信号强度值与背景噪声值进行比较，计算出信噪比。
对信噪比进行分析：根据信噪比的大小，可以评估光谱仪的性能和检测下限，并选择合适的参数进行样品分析。

3、注意事项

在进行光信噪比的实验测量时，需要注意以下几点：

确保光源的稳定性和光谱仪的准确性，以便获取可靠的测量结果。
在测量背景噪声时，确保没有其他光源或反射光干扰，以免影响噪声水平的准确测量。
在分析信噪比数据时，应考虑到可能的系统误差和环境因素，如温度变化、振动等，这些都可能影响最终的测量结果。

以上步骤和注意事项是基于现有的知识和实践经验，具体操作时可能需要根据实验设备和实验条件进行适当调整。

三、OSNR与误码率之间有什么关系

OSNR（Optical Signal to Noise Ratio，光信噪比）是衡量光纤通信系统中信号质量的一个关键参数，它表示信号功率与噪声功率的比值。误码率（Bit Error Rate，BER）则是衡量传输质量的终极值，它表示在传输过程中发生错误的bit与总的bit数之比。

在光纤通信系统中，OSNR与BER之间存在直接的关系。一般来说，OSNR越高，误码率越低，即传输错误越少。反之，OSNR较低可能会增加误码率，导致传输质量下降。这是因为放大器噪声会劣化OSNR，随着光放大器级联数目的增加，OSNR会进一步降低，最终在接收端增加误码率。

在系统设计时，可以通过提高入纤功率、采用低噪声放大器等方式来提高OSNR，从而降低误码率。然而，入纤光功率过大会加剧非线性效应，因此需要在保证信号质量的同时避免过度放大。

此外，还有一个重要的概念叫做B2B OSNR容限，它定义为当信噪比低于一定值时，纠前误码会过大，产生FEC不可纠误码，也就是FEC纠错之后的误码都不能满足接收端的要求。FEC纠错能力越强，B2B OSNR容限越小，WDM波分线路光模块的性能就越好。

综上所述，OSNR与BER之间的关系密切，通过优化OSNR可以有效地控制误码率，从而提高通信系统的传输质量。

四、在光通信系统设计中，哪些因素会影响OSNR的值

在光通信系统设计中，OSNR（光信噪比）是一个关键参数，它直接影响系统的传输质量和性能。以下是一些主要因素，它们会影响OSNR的值：

光纤传输损耗：光纤本身的衰减会减少信号的功率，同时增加噪声的相对比例，从而降低OSNR。
放大器噪声：在长距离传输中，通常需要使用放大器来补偿光纤损耗。放大器，特别是EDFA（掺铒光纤放大器），会引入ASE（放大器自发辐射）噪声，这是一种宽带噪声，会显著降低OSNR。
非线性效应：高功率信号在光纤中传播时会产生非线性效应，如自相位调制（SPM）和交叉相位调制（XPM），这些效应会导致信号失真，进而影响OSNR。
光纤色散：色散会导致信号展宽，增加与噪声的重叠，从而降低OSNR。
光滤波器带宽：OSNR的计算通常在特定的带宽内进行，滤波器带宽的选择会影响噪声功率的计算，从而影响OSNR的值。
系统设计参数：如系统的总长度、放大器的级数比、光纤的类型和质量等，都是设计时需要考虑的因素，它们会间接影响OSNR。
环境因素：温度、湿度、振动等环境因素也可能影响光纤和放大器的性能，从而影响OSNR。
