OTDR测量哪些光纤特性？在网络中的作用是什么？

一、OTDR的工作原理和特点

1、工作原理

光时域反射仪（OTDR）是一种用于测试光纤电缆完整性的重要工具，其工作原理基于光的后向散射与菲涅耳反向原理。以下是其工作原理的详细分析：

• 光脉冲传输：OTDR通过激光二极管将高功率光脉冲注入光纤。这些光脉冲在光纤内传输时，会遇到各种事件，如连接器、断裂、破损、接头和光纤末端。这些事件会导致折射率发生变化，从而产生反射，这些反射称为菲涅耳反射。
• 后向散射：由于光纤的固有结构和玻璃内部的微观缺陷，一小部分光脉冲会向各个方向散射，这种现象称为反向散射。OTDR通过测量反射回来的散射光，收集光纤特性的综合数据，包括衰减（插入损耗）和潜在缺陷。
• 数据处理：OTDR记录信号从传输到返回的时间，并结合光在光纤中的传输速度，计算出光纤的长度以及故障点的位置。这一过程类似于雷达探测，通过时间差来确定目标的位置。

2、特点

OTDR具有以下特点，使其成为光纤测试和维护的理想工具：

• 多功能性：OTDR可以测量光纤长度、检测光纤损耗、定位故障点以及评估光纤质量。它能够分析光纤链路的插入损耗特征，测量每个事件（连接器、接头等）相对于发射脉冲的反射光量（反射率）。
• 间接测量：与直接测量光缆设备损耗的电源和电能表相比，OTDR是间接工作的。它利用反向散射光来测量来自连接器或切割光纤末端的反射光，从而间接测量损耗。
• 高灵敏度：OTDR能够检测到光纤中的微小损耗和缺陷，这对于维护光纤网络的稳定性至关重要。它可以识别可能需要处理的高损耗可疑连接点，有助于防止未来出现问题。
• 盲区和增益现象：OTDR存在事件盲区和衰减盲区，这是由于介入活动连接器引起反射峰，从反射峰的起始点到接收器饱和峰值之间的长度距离（事件盲区），以及从反射峰的起始点到可识别其他事件点之间的距离（衰减盲区）。此外，由于光纤接头的散射系数不同，可能会出现增益现象，需要采用双向平均测试法来获得准确的接头损耗测量结果。

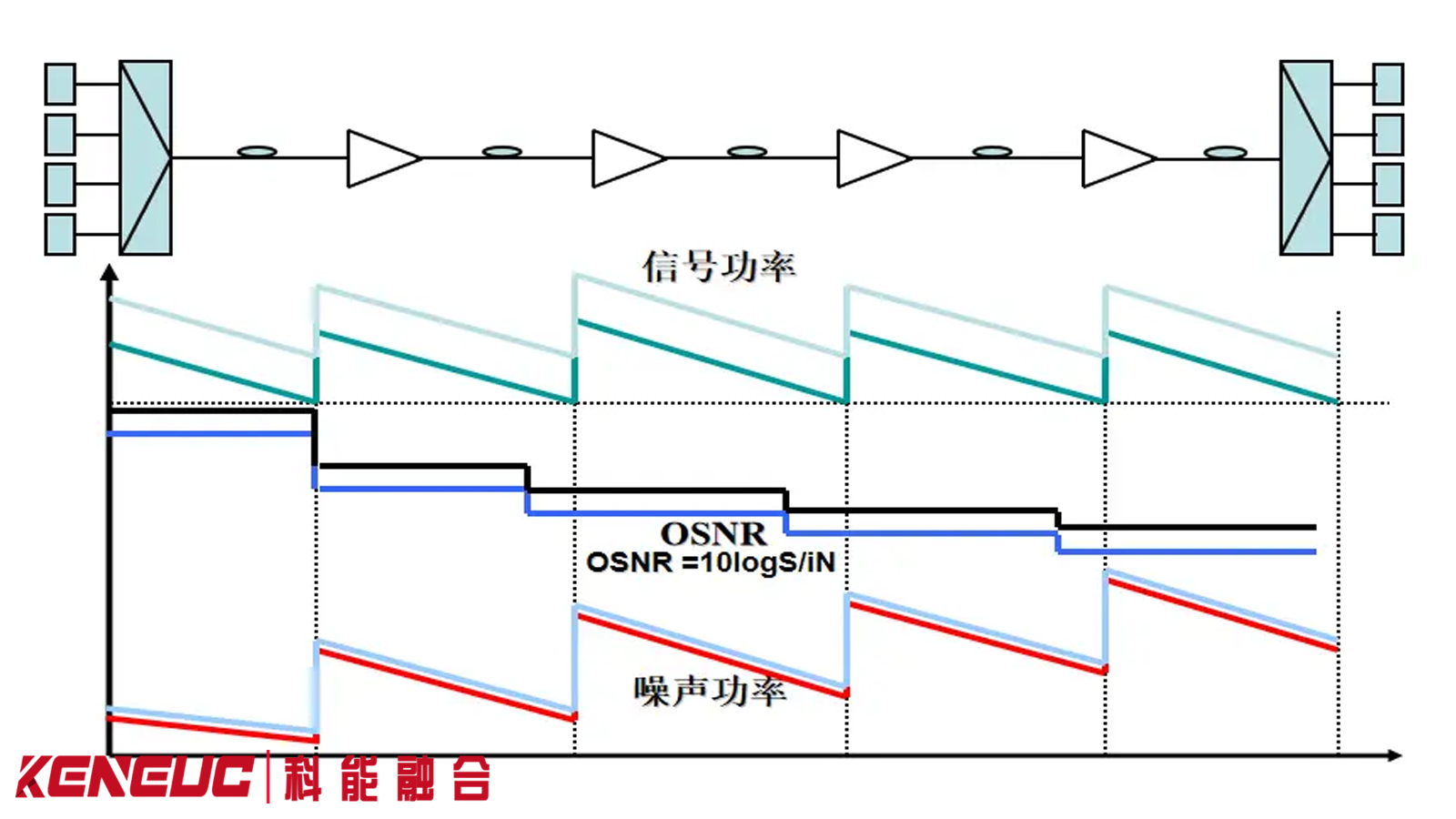

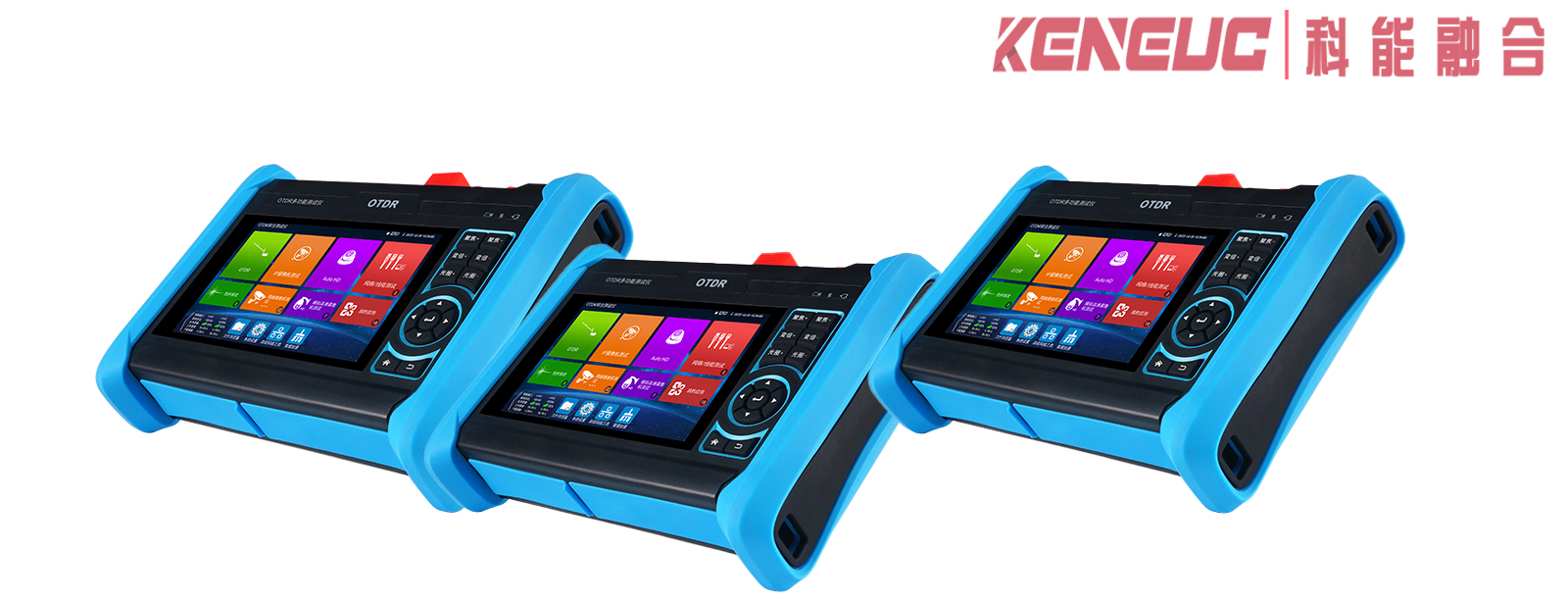

• 不同类型的OTDR：OTDR通常分为台式设备和手持式设备。台式OTDR体积相对较大，使用交流电源，具有高度专业化的功能和特性，适用于实验室测试。手持式OTDR小巧轻便，使用电池供电，适合现场使用。
• 动态范围和脉冲宽度：动态范围的大小决定了OTDR可测光纤的距离，而脉冲宽度则影响初始背向散射电平和噪声低电平。较宽的脉冲宽度会产生较大的反射信号，增加动态范围，但也会增大测量盲区。因此，在测试光纤时，对OTDR附件的光纤和相邻事件点的测量要使用窄脉冲，而对光纤远端进行测量时要使用宽脉冲。

二、OTDR的主要技术指标

OTDR（光时域反射仪）的主要技术指标包括以下几个方面：

这些技术指标对于选择合适的OTDR以及确保测试结果的准确性至关重要。在实际应用中，需要根据具体的测试需求和环境条件来选择具有合适技术指标的OTDR。

三、OTDR的应用

OTDR（光时域反射仪）是一种广泛应用于光纤通信和网络维护的重要工具。以下是其主要应用：

1、在光纤通信中的应用

• 测量光纤长度：OTDR通过记录激光信号从发射到返回的时间以及光在光纤中的传输速度，利用公式计算出光纤的长度。例如，在铺设一条新的光纤线路时，可以使用OTDR准确测量出光纤的实际长度，以便合理规划线路布局和资源分配。
• 测量光纤传输衰减：基于光在光纤中传播时产生的瑞利散射和菲涅尔反射，OTDR可以测量出光纤沿线的衰减情况。通过分析后向散射信号曲线的斜率，可以得到光纤的衰减系数（单位是dB/km）。这对于评估光纤的传输性能、确定信号传输的距离限制以及优化光纤网络设计具有重要意义。
• 检测接头损耗：在光纤连接点（如熔接或连接器处），由于折射率的变化会产生菲涅尔反射。OTDR能够测量出这些连接点处反射光的强度变化，从而计算出接头的损耗值。这有助于确保光纤连接的质量，及时发现并修复连接不良的接头，以减少信号传输过程中的损耗。
• 定位光纤故障点：当光纤出现断裂、破损等故障时，OTDR可以通过检测到的异常反射信号（如菲涅尔反射峰的突然变化）来确定故障点的位置。这对于快速修复光纤故障、减少网络中断时间至关重要。例如，在一个大型数据中心的光纤网络中，如果某条光纤链路出现故障，OTDR能够迅速定位到故障点在光纤中的具体位置，方便维护人员进行针对性的修复工作。

2、在网络维护中的作用

• 评估光纤链路质量：OTDR可以测量光纤链路的整体损耗、反射率等参数，从而评估链路的健康状况。通过定期进行OTDR测试，可以监测光纤链路的性能变化，及时发现潜在的问题，如光纤老化、连接器磨损等，以便采取相应的维护措施，确保网络的稳定运行。
• 故障诊断：当光纤网络出现故障时，OTDR能够帮助技术人员快速定位故障点的位置，判断故障类型（如断纤、连接器损坏等）。这对于提高故障排查效率、减少网络停机时间具有重要作用。例如，在一个城市的光纤骨干网络中，如果某个区域的用户出现网络连接问题，OTDR可以帮助维护人员迅速确定是哪一段光纤链路出现故障，以及故障的具体位置和原因。
• 网络优化：根据OTDR测试得到的光纤链路损耗分布情况，技术人员可以对网络进行优化。例如，调整光纤的路由、更换损耗较大的光纤段或者优化连接点的设计，以提高整个网络的传输效率和可靠性。

四、OTDR在光纤通信网络中通常用来测量哪些特性

OTDR（Optical Time-Domain Reflectometer，光时域反射仪）是一种用于测量光纤通信网络特性的设备。它主要用于以下几个方面：

• 光纤链路损耗测量：OTDR可以检测光纤链路的总损耗，包括光纤本身的衰减、连接器的插入损耗以及其他组件的损耗。通过测量不同位置处的损耗，可以评估光缆的健康状况。
• 光纤长度测量：OTDR能够测量光纤的实际长度，这对于确保光纤铺设的准确性和后续的维护管理非常重要。
• 接头衰减和故障定位：OTDR可以检测光纤接头的衰减，并定位光纤链路中的故障点。这对于快速修复光纤故障、减少服务中断时间至关重要。
• 光纤链路的完整性检查：OTDR可以用来检查光纤链路的完整性，包括检测光纤断裂、弯曲过度等物理损伤，以及光纤内部的微裂纹等潜在问题。

OTDR的工作原理基于光脉冲在光纤中传输时产生的背向散射现象。通过注入高功率的窄脉冲光，并在同一端检测沿光纤轴向返回的散射光功率，OTDR能够获得沿光纤传输损耗的信息，从而测量光纤的衰减。

OTDR的测量结果通常以图形形式表示，包括衰减曲线和反射事件图谱，这些图表有助于技术人员理解光纤的状态和定位问题所在。随着技术的进步，OTDR的测量精度和速度都有显著提高，使得它成为光纤通信网络维护和故障排查不可或缺的工具。

五、OTDR的动态范围和盲区如何影响其测量结果

1、动态范围

OTDR（Optical Time Domain Reflectometer）的动态范围是指仪器能够检测的最小和最大光损耗的范围。动态范围越大，OTDR能够测量的光纤长度越长，因为它能够检测到更弱的后向散射信号。动态范围受到脉冲宽度和平均时间的影响，脉冲宽度越大，动态范围越大，但同时也会增加盲区的大小。平均时间越长，信噪比越高，动态范围也越大，但超过一定时间后，对信噪比的改善不再明显。

2、盲区

OTDR的盲区是指由于某些特征点（如活动连接器、机械接头等）引起的反射，导致OTDR接收端饱和，形成无法检测的区域。盲区分为事件盲区和衰减盲区。事件盲区是指从反射峰的起始点到接收器饱和峰值恢复到一定距离的区域，而衰减盲区是指从反射事件发生时开始，直到反射降低到光纤的背向散射级别的一定距离的区域。盲区的大小直接影响OTDR的测量精度，盲区越小，OTDR能够更精确地检测光纤中的事件。

3、综合影响

动态范围和盲区共同决定了OTDR的测量能力。动态范围决定了OTDR能够测量的最大距离，而盲区则决定了OTDR能够检测事件的精度。在实际应用中，需要根据具体的测试需求选择合适的脉冲宽度和平均时间，以平衡动态范围和盲区的影响，确保测量结果的准确性和可靠性。

六、OTDR在光纤传感器领域有哪些新的应用

OTDR（Optical Time-Domain Reflectometer）是一种用于测量光纤传输特性的设备，它通过发射光脉冲并检测反射回来的光来确定光纤的损耗、断裂和反射点。在光纤传感器领域，OTDR的应用正逐渐扩展，特别是在以下几个方面：

• 基础设施监测：通过在基础设施周边或顶部嵌入光纤，并结合相应的算法，如人工智能增强算法，可以大幅提高光纤传感检测的准确性和定位精度。这种技术可以用于监测桥梁、隧道、建筑等结构的健康状况，及时发现潜在的安全隐患。
• 环境监测：OTDR技术可以用于监测环境变化，如温度、湿度、压力等。通过在特定区域布置光纤传感器，可以实现对环境参数的连续监测，对于自然灾害预警和环境保护具有重要意义。
• 交通监控：OTDR技术可以用于交通监控系统，通过监测道路、铁路等交通设施的振动和变形，可以及时发现交通事故或路面损坏，提高交通安全水平。
• 能源行业应用：在石油和天然气行业，OTDR技术可以用于监测管道的完整性，及时发现泄漏或破裂，确保能源输送的安全。在电力行业，OTDR可以用于监测电缆的健康状况，预防电力中断。
• 物联网和智能城市：随着物联网和智能城市的发展，OTDR技术可以与传感器网络相结合，实现对城市基础设施的智能化管理和监控，提高城市管理效率和服务质量。

这些新应用展示了OTDR技术在光纤传感器领域的广阔前景，随着技术的进步和创新，未来OTDR的应用领域有望进一步扩大。
