与门真值表如何展示其逻辑功能？在数字电路中实现哪些逻辑运算？

一、与门的定义和工作原理

1、与门的定义

与门（AND gate）是一种基本的逻辑门电路，也称为“与电路”、逻辑“积”或逻辑“与”电路。它有多个输入端和一个输出端，执行“与”运算。与门的输出只有在所有输入同时为高电平（逻辑1）时才为高电平，否则输出为低电平（逻辑0）。

2、与门的工作原理

与门的工作原理可以通过其真值表和逻辑表达式来理解。以下是与门的真值表：

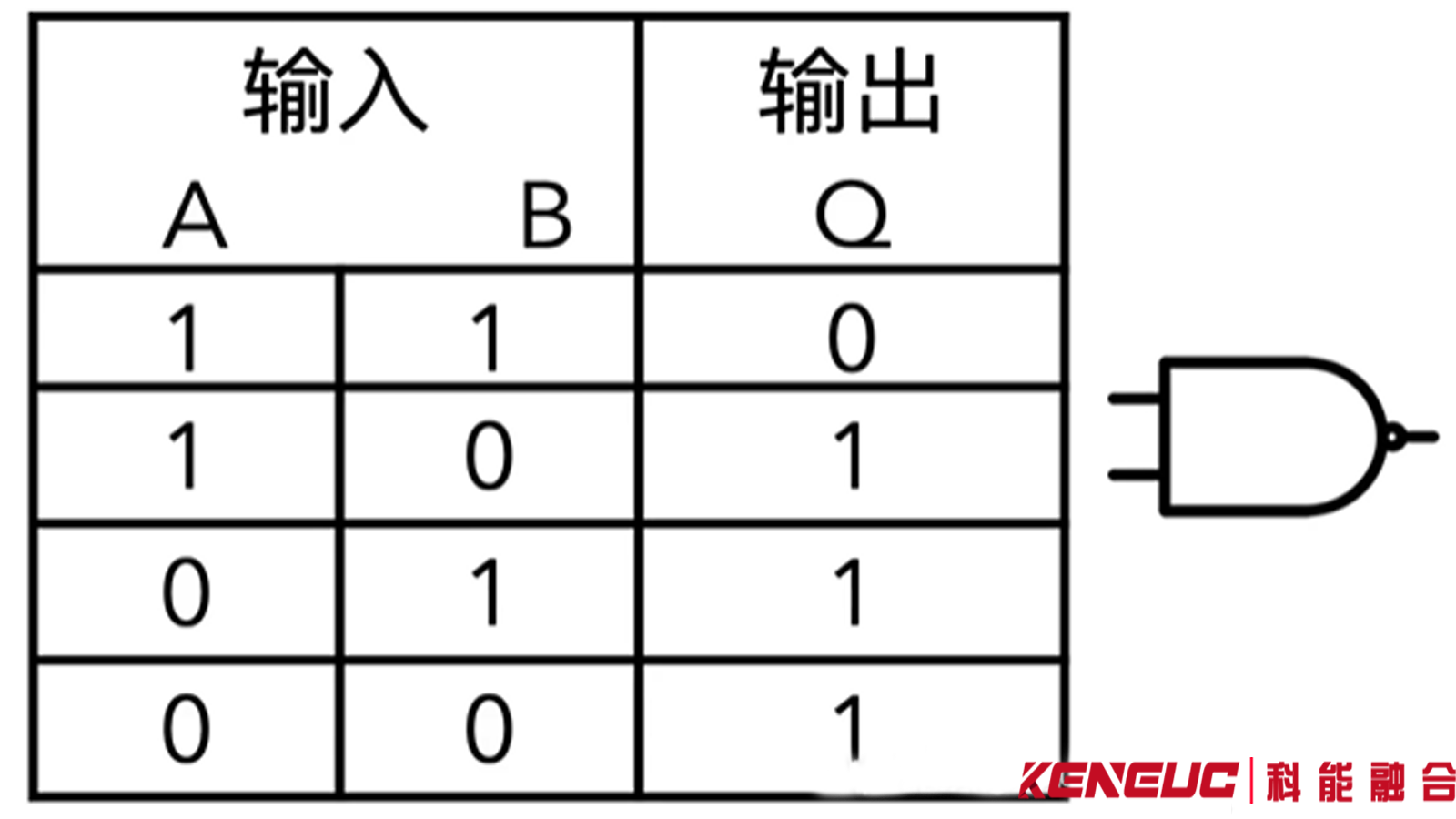

从真值表可以看出，只有当输入A和输入B都为高电平（1）时，输出Y才为高电平（1）。这可以用逻辑表达式表示为：Y = A AND B，或者Y = A * B。

3、与门的应用

与门在数字电路中有广泛的应用，例如：

• 条件判断：在控制系统中，与门可以用来实现多个条件必须同时满足的逻辑判断。
• 数据选择：与门可以用于选择特定的数据路径，只有当某些条件满足时，数据才会被选择或传输。
• 布尔代数：与门是布尔代数中的基本运算之一，用于构建更复杂的逻辑表达式和电路。

4、与门的实现

与门可以通过多种方式实现，包括使用二极管、晶体管或其他半导体器件。例如，CMOS（互补金属氧化物半导体）技术常用于制造与门电路，因为它具有低功耗、高集成度和抗干扰能力强的特点。

5、与门的优缺点

优点

• 简单可靠：与门的结构相对简单，易于设计和实现。同时，其功能可靠且稳定。
• 低功耗：由于与门仅涉及一个晶体管，功耗较低。
• 噪音抑制：与门能有效抑制电路中的噪音，并维持信号的清晰性。

缺点

• 信号延迟：与门的输出需要一定的时间来响应输入的变化，引入一定的信号延迟。
• 输-非优势：与门的输入电阻较低，但当驱动能力不足时，信号幅度可能会下降。

二、与门的应用

与门（AND gate）是数字电路中的一种基本逻辑门，其主要功能是实现逻辑“与”运算。与门有两个或多个输入端和一个输出端，其输出为高电平（逻辑1）的条件是所有输入端都为高电平（逻辑1），否则输出为低电平（逻辑0）。以下是与门在不同领域的应用：

1、数字电路中的应用

• 信号转换：在数字电路中，与门可用于实现信号的转换。例如，当需要根据多个输入信号的状态来控制一个输出信号时，可以使用与门。只有当所有相关的输入信号都满足特定条件（即都为高电平）时，输出信号才会被激活。
• 构建复杂逻辑功能：与门可以与其他逻辑门（如或门、非门等）组合使用，构建出更复杂的逻辑功能。例如，与门和非门组合可以形成与非门，与门和或门组合可以实现更复杂的条件判断逻辑。
• 数据选择：在某些数字系统中，与门可用于数据选择。例如，通过与门可以选择特定的数据通道或执行特定的操作，取决于多个控制信号的状态。

2、计算机科学中的应用

• 计算机硬件设计：与门是构成计算机硬件电路的基本单元之一。在计算机的中央处理器（CPU）、内存控制器、输入输出接口等部件中，与门被广泛用于实现各种控制逻辑和数据处理功能。例如，与门可以用于控制数据的读写操作，只有当所有的控制信号都满足条件时，数据的读写操作才会被执行。
• 布尔逻辑运算：在计算机科学中，布尔逻辑是基础。与门实现的“与”运算在布尔逻辑中占有重要地位。它可以用于条件判断、循环控制等编程结构中的逻辑表达式计算。例如，在编程中，当需要同时满足多个条件时，可以使用与门的逻辑来编写相应的条件语句。
• 数字信号处理：在数字信号处理领域，与门可用于信号的滤波、调制和解调等操作。例如，通过与门可以实现对特定频率或特定信号模式的选择和处理。

3、与门的未来发展

随着科技的不断发展，与门的应用领域也在不断扩大。未来，与门电路将会更加智能化、高效化和可靠化，同时还将会与其他技术进行融合，例如人工智能、物联网等。与门电路的未来发展将会为数字电路设计带来更多的可能性和创新.

三、与门在数字电路设计中通常用来实现哪些类型的逻辑运算

与门（AND gate）是数字电路设计中的基础组件，它用于实现逻辑与运算。与门的基本功能是当所有输入端都为高电平时，输出端才会产生高电平；只要有一个输入端为低电平，输出端就为低电平。这种特性使得与门能够实现一系列逻辑运算，包括但不限于以下几种类型：

• 基本逻辑运算：与门可以直接执行与运算，即只有当所有输入都为1时，输出才为1。
• 复合逻辑运算：通过与门与其他逻辑门（如或门、非门）的组合，可以实现更复杂的逻辑运算，如与非门、或非门等。
• 逻辑电路设计：与门可以作为构建更复杂数字电路的基础，如计数器、编码器、解码器等。
• 在实际应用中，与门不仅可以单独使用，还可以与其他逻辑门组合形成复杂的逻辑电路，以满足特定的功能需求。例如，与门可以与非门结合形成NAND门，或者与或门结合形成NOR门，这些组合门在数字电路设计中有着广泛的应用。

此外，与门在现代数字电路设计中也非常重要，例如在FPGA（现场可编程门阵列）设计中，与门可以通过硬件描述语言（HDL）如Verilog来实现，并通过编译器生成比特流文件，最终配置FPGA芯片以实现与门的功能。
综上所述，与门在数字电路设计中扮演着关键角色，无论是在基础逻辑运算还是在复杂电路设计中，都发挥着重要作用。

四、与门的真值表是如何体现其逻辑功能的

与门（AND gate）是数字电路中的一种基本逻辑门，其逻辑功能是当所有输入信号都为高电平（1）时，输出信号才为高电平（1）；否则，输出信号为低电平（0）。与门的真值表是一种表格，它列出了所有可能的输入组合及其对应的输出值，通过真值表可以直观地理解与门的逻辑功能。

1、与门的真值表

2、真值表如何体现与门的逻辑功能

1. 全1出1：从真值表中可以看出，只有当输入A和输入B都为1时，输出Y才为1。这体现了与门的基本逻辑功能，即所有输入为高时，输出才为高。
2. 有0出0：在真值表的其他三种情况下，即至少有一个输入为0时，输出Y都为0。这进一步说明了与门的逻辑功能，即只要有一个输入为低，输出就为低。

通过真值表，我们可以清晰地看到与门的逻辑功能在不同输入组合下的具体表现。真值表是数字电路设计和分析中常用的工具，它能够帮助工程师理解和验证逻辑门的功能，以及设计更复杂的数字电路。

五、CMOS逻辑与NMOS逻辑在与门实现上有什么区别

CMOS逻辑与NMOS逻辑在与门的实现上有着明显的区别，主要体现在电路结构和工作原理上。

• CMOS逻辑与门的实现；CMOS逻辑与门的实现通常采用互补金属氧化物半导体（Complementary Metal Oxide Semiconductor）技术，这种技术结合了NMOS和PMOS两种类型的MOSFET晶体管。在CMOS与门的实现中，通常会有一个下拉网络由NMOS晶体管组成，以及一个上拉网络由PMOS晶体管组成。当输入变量满足下拉网络的条件时，输出为低电平（0），反之则为高电平（1）。这种设计使得CMOS与门在逻辑状态改变时只消耗极少量的能量，从而实现了低功耗的特点。
• NMOS逻辑与门的实现；相比之下，NMOS逻辑与门的实现则主要依靠NMOS晶体管。在NMOS与门的实现中，通常会有多个NMOS晶体管串联，形成下拉网络，当所有NMOS晶体管都导通时，输出为低电平（0）。而为了实现与逻辑，通常需要在输出端加入一个额外的NMOS晶体管，以便在所有输入为高电平时，输出为低电平。这种设计使得NMOS与门在逻辑状态改变时会消耗更多的能量，因此其功耗相对较高。
• 对比分析：CMOS逻辑与门相比NMOS逻辑与门，具有更低的功耗和更高的抗干扰能力。这是因为CMOS逻辑与门利用了NMOS和PMOS两种晶体管的互补特性，使得在传输高低电平时都没有阈值损失，并且导通电流特性呈“高线性”。此外，CMOS逻辑与门的输入电阻大，驱动能力强，这些都是CMOS传输门较NMOS的优点。

综上所述，CMOS逻辑与门在与门的实现上更加高效和节能，而NMOS逻辑与门则在某些特定应用场景下可能更为简单和经济。选择哪种技术取决于具体的应用需求和设计目标。
