无源光网络是什么？如何判断网络是否为无源光网络？

一、无源光网络概述

1、定义和原理

无源光网络（Passive Optical Network, PON）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本。

PON是一种点对多点的光纤传输和接入技术，下行采用广播方式、上行采用时分多址方式，可以灵活地组成树形、星型、总线型等拓扑结构。在光分支点只需要安装一个简单的光分支器即可，因此具有节省光缆资源、带宽资源共享、节省机房投资、建网速度快、综合建网成本低等优点。

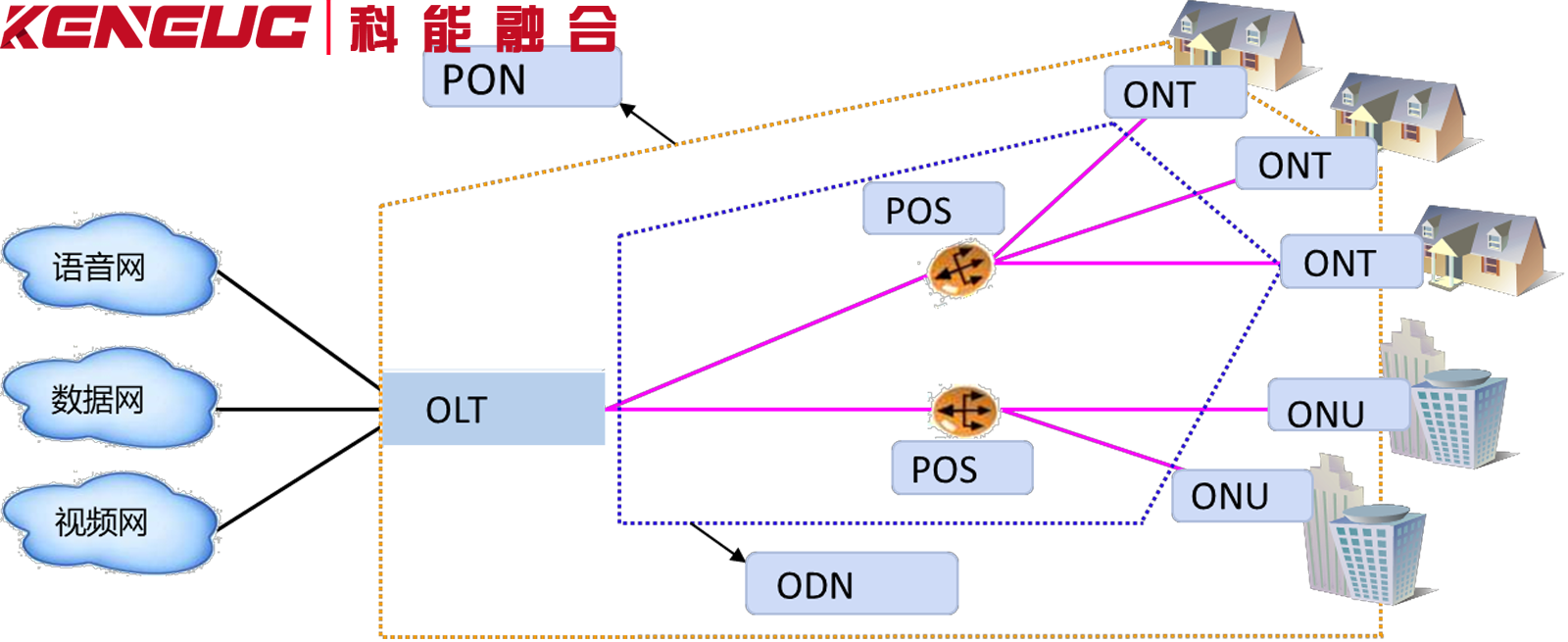

2、组成结构

一个典型的PON系统由以下几个主要组成部分构成：

3、应用场景

PON技术已广泛应用于我们日常生活中的多个领域，包括：

1. 光纤到户（FTTH）：PON系统通常用于部署高速光纤到户宽带服务，为单个家庭或企业提供服务于光网络单元（ONU）盒的多根光纤。
2. 无源全光局域网（POL）：在POL组网中传统LAN中的汇聚交换机被OLT替代；水平铜缆被光纤替代；接入交换机由无源的分光器替代；ONU提供二/三层功能，通过有线或者无线接入用户的数据、语音及视频等业务。
3. 小型家庭/办公室光纤到房间（FTTr）网络：PON系统还可用于小型家庭/办公室光纤到房间网络，并在大型办公室和校园网络无源光纤LAN（POL）中作为可扩展/节约成本的铜LAN替代品。
4. 未来服务支持：PON网络支持的未来服务包括Ultra-high definition TV and video on demand、Online gaming、Augmented reality、Smart home、Smart office等。

二、如何判断一个网络是否为无源光网络

要判断一个网络是否为无源光网络（PON），可以从以下几个方面进行分析：

• 网络组成结构：无源光网络（PON）的基本组成部分包括光线路终端（OLT）、光网络单元（ONU）和光分配网络（ODN）。如果一个网络具备这三个组成部分，并且ODN中没有有源电子设备，那么它很可能是一个无源光网络。
• 工作原理：无源光网络（PON）的工作原理包括下行采用广播方式，上行采用时分多址（TDMA）方式。如果一个网络的数据传输方式符合这些特征，那么它可能是一个无源光网络。
• 网络拓扑结构：无源光网络（PON）可以灵活地组成树形、星型、总线型等拓扑结构。如果一个网络的拓扑结构符合这些类型，那么它可能是一个无源光网络。
• 设备类型；无源光网络（PON）中的关键设备包括光分路器、光纤连接器等无源物理光学器件。如果一个网络中使用了这些类型的设备，那么它可能是一个无源光网络。
• 应用场景；无源光网络（PON）广泛应用于光纤到户（FTTH）、光纤到房间（FTTR）、无源光纤局域网（POL）等场景。如果一个网络应用于这些场景，那么它可能是一个无源光网络。

综上所述，通过分析网络的组成结构、工作原理、拓扑结构、设备类型和应用场景，可以判断一个网络是否为无源光网络。

三、无源光网络在传输中使用了哪些技术来实现数据的传输

无源光网络（PON）在传输中使用了多种技术来实现数据的传输，主要包括以下几种：

• 波分复用（WDM）技术：PON 利用 WDM 技术，在一根光纤中同时传输多个不同波长的光信号，从而实现多个用户的数据复用传输。例如，在下行方向，将不同业务或不同用户的数据调制到不同波长的光载波上，通过同一根光纤传输到各个用户端；在上行方向，不同用户的信号也可以通过不同波长的光载波进行复用传输，到局端再通过解复用器将不同波长的信号分离出来。
• 时分复用（TDM）技术：TDM 技术用于实现多个用户在同一波长上的时分复用传输。在 PON 中，采用时分多址（TDMA）方式，将时间划分为多个时隙，每个用户在分配的时隙内发送数据。局端设备（OLT）通过控制机制，为每个用户终端（ONU）分配上行时隙，使得各个 ONU 能够按照一定的顺序分时向 OLT 发送数据，避免数据冲突，实现多个用户数据在同一波长上的有序传输。
• 光调制与解调技术：数据需要通过光调制技术加载到光载波上进行传输。常用的光调制方式有幅度调制、相位调制和频率调制等。例如，在下行方向，OLT 将电信号转换为光信号时，采用合适的光调制方式将数据编码到光载波上；在用户端，ONU 通过光解调器将接收到的光信号转换为电信号，恢复出原始数据。
• 突发模式技术：在上行方向，由于多个 ONU 共享同一根光纤向 OLT 发送数据，且每个 ONU 发送数据的时间是不连续的，因此采用突发模式技术。ONU 需要在分配的时隙内以突发的方式快速发送数据，OLT 则需要能够快速检测到突发信号的到来，并准确地恢复出数据。这就要求 ONU 和 OLT 具备快速的光功率控制、时钟同步和数据恢复等功能，以适应突发模式下的数据传输。
• 前向纠错（FEC）技术：为了提高数据传输的可靠性，PON 系统采用 FEC 技术。在发送端，对原始数据进行编码，加入一定的冗余信息；在接收端，通过对接收数据进行解码和校验，利用冗余信息来检测和纠正传输过程中出现的错误，从而降低误码率，提高数据传输的准确性和稳定性。

四、无源光网络与传统网络相比有哪些优势和劣势

1、无源光网络的优势

无源光网络（Passive Optical Network, PON）相比传统网络具有以下优势：

• 高效率数据传输：PON采用点到多点（P2MP）的拓扑结构，通过一根光纤将局端的光线路终端（OLT）与多个用户端的光网络单元（ONU）相连，实现了网络结构的扁平化，减少了中间设备的数量，从而降低了网络延迟和运维成本。
• 带宽分配灵活：PON系统对带宽的分配和保证都有一套完整的体系，可以实现用户级的SLA（服务级别协议）。
• 服务质量有保证，安全性高：PON网络的服务质量（QoS）有保证，且由于采用光纤传输，安全性相对较高。
• 成本效益：PON结构在传输途中不需电源，没有电子部件，因此容易铺设，基本不用维护，长期运营成本和管理成本的节省很大。
• 抗干扰能力强：无源光网络是纯介质网络，彻底避免了电磁干扰和雷电影响，极适合在自然条件恶劣的地区使用。

2、无源光网络的劣势

无源光网络相比传统网络也存在一些劣势：

• 信号衰减：光信号会存在一定的衰减，这影响了数据传输的距离和质量。
• 信号控制难度大：由于光子是不带电荷的粒子，因此难以被控制。对于调制技术和信号处理等环节，要求技术非常高。
• 成本较高：光纤材料及相关器件成本相对较高，对于网络整体成本造成了一定的压力。
• 技术门槛：PON技术的实施需要专业知识和技能，对于一些地区来说，技术门槛较高。
• 网络维护：尽管PON网络的维护成本相对较低，但在某些情况下，如故障诊断和修复，可能需要专业人员介入。
