如何将电路中的与门和或门相互转换？有何区别？

一、与门和或门在电路设计中如何相互转换

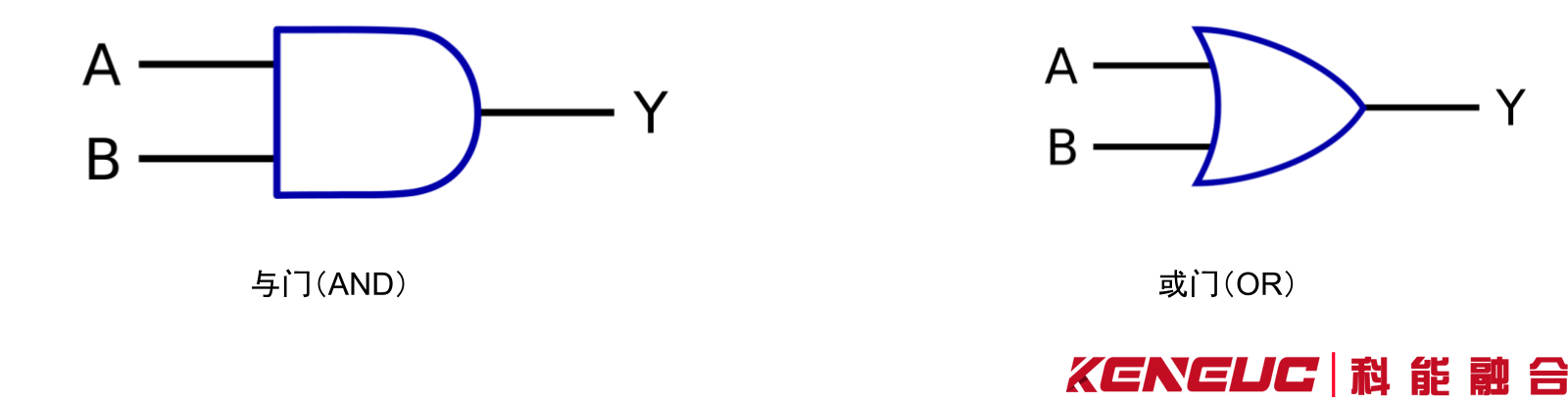

1、与门和或门的定义及功能

• 与门（AND gate）是一种基本的数字逻辑门，它只有在所有输入都为高电平时，输出才为高电平。换句话说，与门实现的是逻辑与操作，即只有当所有输入条件同时满足时，输出才为真。
• 或门（OR gate）同样是一种基本的数字逻辑门，它在任何一个输入为高电平时，输出就为高电平。或门实现的是逻辑或操作，即只要至少有一个输入条件满足，输出就为真。

2、与门和或门的转换方法

在电路设计中，与门和或门可以通过特定的逻辑变换相互转换。这些转换通常利用布尔代数的规则，特别是德摩根定律（De Morgan's laws）。

与门转或门

要将与门转换为或门，可以使用以下步骤：

• 对与门的每个输入信号进行反相处理，即将高电平变为低电平，低电平变为高电平。
• 将反相后的输入信号分别输入到两个或门中。
• 将两个或门的输出再次进行反相处理，即可得到与门的原始输出信号。

或门转与门

要将或门转换为与门，可以使用以下步骤：

• 对或门的每个输入信号进行反相处理。
• 将反相后的输入信号分别输入到两个与门中。
• 将两个与门的输出再次进行反相处理，即可得到或门的原始输出信号。

3、实际应用中的考量

在实际电路设计中，与门和或门的转换不仅仅是理论上的操作，还需要考虑到电路的实际性能，包括速度、功耗、稳定性等因素。现代电子电路通常采用基于晶体管或其他先进半导体器件实现的逻辑门，而不是传统的二极管逻辑门，因为后者在性能上存在诸多限制。

总的来说，与门和或门在电路设计中的转换是通过逻辑代数的规则实现的，但在实际应用中需要综合考虑多种因素，选择最适合的逻辑门类型和转换方法。

二、为什么要区分与门和或门

与门（AND gate）和或门（OR gate）是数字电路中的两种基本逻辑门，它们在逻辑运算和输出结果上有着本质的差异。

1、与门（AND gate）

• 逻辑运算：与门的逻辑运算是“与”运算，即只有当所有输入端都为高电平（1）时，输出端才为高电平（1）。
• 输出结果：与门的输出结果是所有输入信号的逻辑与，即只有当所有输入都为真时，输出才为真。

2、或门（OR gate）

• 逻辑运算：或门的逻辑运算是“或”运算，即当任意一个或多个输入端为高电平（1）时，输出端就为高电平（1）。
• 输出结果：或门的输出结果是所有输入信号的逻辑或，即只要有一个输入为真，输出就为真。

3、为什么要区分与门和或门

区分与门和或门对于设计和分析数字电路至关重要，因为它们各自代表了不同的逻辑关系和功能。在电路设计中，根据需要实现的逻辑功能选择适当的逻辑门类型，可以简化电路设计，提高电路的效率和可靠性。此外，与门和或门可以组合使用，通过逻辑代数的规则，可以构建出更加复杂的逻辑电路，以满足各种应用需求。

在实际应用中，例如在报警电路、触摸键控电路等，与门和或门的组合可以实现特定的逻辑控制功能，如高低声音的交替发声或金属板的触摸控制等。因此，理解与门和或门的区别对于掌握数字电路设计和应用具有重要意义。

三、除了与门和或门之外，还有哪些常见的逻辑门及其功能

除了与门和或门之外，还有以下几种常见的逻辑门及其功能：

• 非门（NOT）：非门是一种基本的逻辑门，它的功能是反转输入信号的逻辑状态。当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。
• 与非门（NAND）：与非门是与门的否定形式，它的输出在所有输入都为高电平时为低，在任何一个输入为低时为高。
• 或非门（NOR）：或非门是或门的否定形式，它的输出在所有输入都为低时为高，在任何一个输入为高时为低。
• 异或门（XOR）：异或门的功能是当输入信号不同时输出为高，当输入信号相同时输出为低。
• 同或门（XNOR）：同或门是异或门的否定形式，它的输出在输入信号相同时为高，不同时为低。
• 三态门：三态门的输出端可以处于三种状态：高电平、低电平和高阻态。这种门通常用于实现多路选择器和总线驱动器等功能。

这些逻辑门可以单独使用，也可以组合起来形成更复杂的逻辑电路，广泛应用于计算机、通信、控制和数字化仪表等领域.

四、与门和或门在数字电路设计中有什么作用

与门和或门在数字电路设计中扮演着至关重要的角色，它们是构建复杂数字系统的基石。以下是它们在数字电路设计中的具体作用：

1、与门（AND Gate）的作用

• 实现逻辑乘法：与门执行逻辑乘法运算，只有当所有输入为高电平时，输出才为高电平。这种特性在数字电路中用于实现多个条件同时满足的逻辑关系。例如，在一个安全系统中，只有当所有的安全传感器都被触发时，警报才会响起。
• 数据选择和控制：与门可以用于控制信号的传输。例如，在一个多路复用器中，与门可以用来选择特定的输入信号进行传输。
• 构建其他逻辑门：与门可以与非门组合使用，构建与非门（NAND Gate），这是数字电路中另一个常用的逻辑门。与非门在CMOS电路中尤为重要，因为它可以直接构建出与门和或门等逻辑门，简化电路结构。

2、或门（OR Gate）的作用

• 实现逻辑加法：或门执行逻辑加法运算，只要有一个输入为高电平，输出就为高电平。这种特性在数字电路中用于实现只要有一个条件满足的逻辑关系。例如，在一个紧急报警系统中，只要有一个传感器被触发，警报就会响起。
• 数据合并和选择：或门可以用于合并多个信号。例如，在一个编码器中，或门可以用来将多个输入信号合并成一个输出信号。
• 构建其他逻辑门：或门可以与非门组合使用，构建或非门（NOR Gate），这也是数字电路中常用的逻辑门之一。或非门在某些特定的电路设计中具有独特的应用。

3、与门和或门的组合应用

• 构建复杂逻辑电路：与门和或门可以组合使用，构建出各种复杂的逻辑电路，如译码器、编码器、触发器等。这些电路在计算机、通信和控制系统中有着广泛的应用。
• 实现布尔逻辑运算：与门和或门是布尔逻辑运算的基本元素，可以用来实现各种布尔表达式。在数字电路设计中，布尔逻辑运算用于处理和操作数字信号，从而实现不同的功能和任务。
