卫星应急通信系统——典型卫星电话设备

       卫星电话相当于一种卫星通信系统的手持式移动用户终端，具体针对某卫星系统而设计，所以卫星电话的技术原理、功能、性能、收费等参数具体与卫星通信系统有关。

       目前，国际上主要有海事卫星、侬星和欧星等卫星服务商。中国的卫星通信业务基本由中国航天科技集团有限公司下属的中国卫星通信集团公司运营。

       2016年8月6日，我国在西昌卫星发射中心使用长征三号乙运载火箭成功发射天通一号01星，这是我国卫星移动通信系统首发星，天通一号只负责通话及网络信号卫星传输。以目前的技术，一颗通信卫星足以覆盖地球40%的面积，所以天通一号至少还要再发射两颗卫星，才能成为全球通信卫星系统。中国版卫星电话暂时还没有面世。

       (1)技术方面：钛星有66颗卫星覆盖全球，包括地球的南北极，海事卫星、欧星和天通一号卫星是静止轨道的卫星，也就是同步卫星，位于赤道的上空。

       (2)信号方面：静止轨道的卫星，优点是只要卫星手机有信号就永远有信号，因为卫星相对于地球是静止的；同样如果海事卫星手机现在没信号，那么就永远没信号。钛星则不同，钛星是运动的卫星，原则上设计的是在开阔的地方能同时有2〜3颗卫星可以用，但是由于是低轨卫星，卫星很容易被建筑物遮挡，在有些情况下暂时没有信号时，等卫星转过来就可以有信号了，就算是有信号，也可能在同一个地方通话的时候切换卫星，导致“掉线”。

       海事卫星电话二代——EXPLORER710为在野外工作及活动的用户提供高速数据传输、电话、传真业务。终端设备的天线配有指南针，能提供方向指示，用户可以将天线对准卫星方向建立卫星链路。输入PIN码后就可进行通话，收发传真及短信息。具有电话号码簿、信息和呼叫记录等。设备轻巧，可放进口袋。

1)海事卫星电话EXPLORER710的功能特点

(1)卫星电话，同时支持话音和数据通信(E.mail、大文件传输、网页浏览)。

(2)数据传输速率432Kbit/so

(3)卫星电话上网终端无缝隙全球覆盖。

(4)提供稳定的32Kbit/s、64Kbit/s、128Kbit/sIP数据业务。

(5)卫星电话上网终端电视电话会议。

(6)标准的LAN,USB,蓝牙和电话，传真接口。

(7)通过VPN接收内部信息。

(8)系统安装及使用简单方便。

(9)坚固，防尘，防潮设计。

海事卫星电话EXPLORER710外形照片见图2.29,具体参数见表2.4。

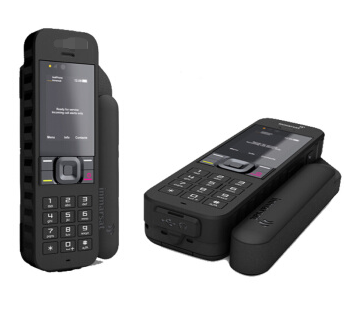

图2.29  海事卫星电话二代——EXPLORER710外形照片

表2.4海事卫星电话EXPLORER710参数

项目		项目明细	特征
尺寸和重量		尺寸	169mmx75mmx36mm
		重量	318g,含电池
服务	网络注册时间		W45s
	卫星电话		2.4Kbit/s语音编解码器
	语音信箱		快速拨号1
	附加语音服务		通信记录、呼叫者ID、呼叫等待、呼叫转移、呼叫保留、电话会议、呼 叫限制、快速拨号、固定拨号
	短信至短信		160个拉丁〜74个非拉丁字符、标准和智能文本输入
	GPS定位数据		查看位置以短信/电子邮件方式发出
其他功能	功能日历		闹钟、计算器、分钟提示、麦克风静音
	支持多语言操作		英语、法语、俄语、日语、中文、阿拉伯语、葡萄牙语、西班牙语
	安全		分为键盘、电话、S1M和网络级别
显示屏	高分辨率彩色液晶显示屏
接口	微型USB、音频插孔、天线插口、蓝牙2.0
防水、防尘保护	IP65； IK04
使用温度范围	-20 〜+55 C
储存温度范围	-20〜+70°C （带电池）
充电温度范围	0 〜+45C
耐湿范围	0-95%
电池	锂离子，3.7V、3180mA；通话时间8小时；待机时间160小时

⑴主叫。

①海事卡用户拨打海事卡用户：00+对方卫星电话号码。

②海事卡用户拨打中国国内固定用户（北京）：0086+长途区号（10）+固定电话号码。

③海事卡用户拨打国内移动用户：0086+13*********（对方移动电话号码）。

④海事卡用户拨打国际及港澳台用户：00+国际码+对方电话号码。

（2）被叫。

①国内固定用户拨打海事卡用户：00870+*******（对方卫星电话号码）。

②国内移动用户拨打海事卡用户：00870+*******（对方卫星电话号码）。

③国际及港澳台用户拨打海事卡用户：00870+*******（对方卫星电话号码）。

（1）充值1200元，每分钟1.8元，有效期一年。

（2）充值500元，每分钟1.8元，3个月有效期。

（1）话费套餐：400元可通话50分钟，一般有效期1个月。

（2）话费套餐：700元可通话100分钟，有效期3年。

（3）话费套餐：3500元可通话500分钟，有效期一年。 

8000〜12000元人民币。

      钛星9575卫星电话符合美国国防部军事标准等级810F和防护等级IP65,防尘、防振、防冲击、防水溅。具有可编程的位置业务(LBS)菜单，卫星紧急通知装置，兼容可编程的SOS按钮。设计了高增益的天线，可实时跟踪(具有启用GPS的SOS),可连接IridiumExtend以创建一个WiFi热点，与信任的设备保持联系。

       钛星9575卫星电话提供语音和数据业务，包括短信和数据共享。集成了增强的、完全集成的GPS和在线跟踪业务，以及应急选项(包括内置可编程的SOS报警按钮，可定制的位置通知)，外形照片见图2.30o

(1)尺寸/重量：140mmx60mmx27mm,图2.30钛星9575卫星电话外形照片247g。

(2)电池：待机30小时，连续通话4小时。

(3)MILSTD81OF(灰尘、冲击、振动、雨)，IP65(防尘、防水溅)。

(4)显示：200个字符，发光的图形显示；音量、信号和电池电量；发光的耐恶劣天气的键盘。

(5)接口：Mini-USB数据端口。

(6)电话功能：集成的喇叭扩音器；快速连接到钛星语音信箱；双向短信和短电邮；预编程的国际接入码(00或+);邮箱用于语音、数字和文本信息；可选的铃声和报警声(8个)。

(7)存储：100个条目的内部电话簿，多个电话号码、电邮地址和注释；电话记录包括接听的、未接的、己拨号的。

(8)使用控制：用户可设定通话定时以管理费用；键盘锁和PIN码锁。

(1)资费套餐见表2.5。

表2.5钛星卫星电话资费套餐

SIM卡		充值金额
中国海区优惠卡(中国海区适用)
沿海500分钟		1200 元
续表
中国大陆卡
国内100分钟	1200 元		无
国内500分钟	3500 元		一年
国际卡
国际75分钟	1200 元		无
国际500分钟	5500 元		一年

(2)销售价：9500.00元(仅供参考)。

3.欧星XT-LITE卫星电话

1)功能

(1)主要服务：卫星电话语音，卫星短信。

(2)电池使用：6小时的通话时间和80小时的待机时间。

(3)定位：位置服务，包括跟踪和帮助按钮。

(4)操作：直观的GSM风格界面；戴着手套也能操作的键盘。

(5)网络连接：拥有全球同步卫星，显著减少电话中断的可能性。

(6)可读：易于使用的界面，防刮半透显示屏，即使在明亮的阳光下也能使用。

2)易用性

(1)只需将手机充电，并确保SIM卡是否工作。然后，可以编程到ThurayaXT-LITE的12种语言中的任何一种。

(2)支持欧星卫星网络，其中包括大约160个国家或三分之二的地球，在欧洲、非洲、亚洲和澳大利亚等覆盖范围内的连接均可使用。

3)技术参数与外形

技术参数见表2.6,外形照片见图2.31。

表2.6欧星XT-LITE卫星电话技术参数

项目	项目明细		特征
尺寸和重量	尺寸		长：128mm；宽：53mm；厚：27mm
	重量		重量I85g (包括电池)
服务	卫星电话		2.4Kbit/s语音编解码器，扬声器选项
	短信至短信		160个拉丁〜74个非拉丁字符，多达10个拆分短信标准和智能文本输入
	GPS定位数据		査看位置以短信/电子邮件方式发出
其他功能	功能		地址簿，报警，计算器，日历，通话记录，电话会议，联络小组，快速拨 号，秒表，世界时间等
	支持多语言操作		阿拉伯语、俄语、法语、葡萄牙语、日语、西班牙语、英语、中文
	安全		分为键盘、电话、SIM和网络级别
显示屏	高分辨率彩色屏幕
使用温度范围		-20 〜+45°C
储存温度范围		-20〜+60C (带电池)
充电温度范围		0 〜45C
耐湿范围		0—95%
电池		锂离子，3.7V；通话时间6小时；待机时间80小时

      北斗智能手持终端以其兼具位置报告和短信服务渔业带来了新的技术支撑手段。渔船上安装北斗智能手持终端有以下优势：一是及时了解掌握渔船的运行情况；二是为渔民出海安全、渔业收入、效益增长提供有效支撑；三是渔民可以通过北斗与家人进行联系，或与移动通信手机联系，解决了通信急迫的需求问题，渔民出海以后一个月、两个月与家人进行短信通信，这对渔民的精神收获是很大的。

       现在海上环境非常复杂，北斗海洋渔业位置信息服务中心在渔船遭遇天气、海况、火灾等险情时，能够通过SOS按钮发送紧急报警信息，相关部门及时组织救援。渔船行驶在海域上都有禁渔区或者国家海上边界，超过了边界就会以短信通信的方式自动报警,避免渔船受到不必要的损失。

(1)具有北斗卫星双定位导航系统，可釆用通用的导航地图。

(2)具有北斗短信通信功能。北斗系统用户终端具有双向短信通信功能，用户每次可传送32个汉字的短信息,在远洋航行以及许多公网通信信号弱的区域中有着十分重要的应用价值。

(3)具有基线追踪模式，随时更新经纬度位置。

(4)支持电信移动联通4GLTE,支持2G/WCDMA制式通话功能。

(5)工业IP67三防功能(防水、防尘、防跌落)可以应用到更多残酷的使用环境中。

(6)具有SOS紧急报警功能。

技术参数见表2.7,外形照片见图2.32。

项目	项目明细	特征
北斗参数	通信通道	支持6通道北斗短信收发
	北斗发射功率	5W
	工作频率	北斗L波段（发射）
		北斗S波段（接收）
硬件参数	外观尺寸	110mm X 62mm X 25 mm
	重量	180g
	电池容量	5000mAh
	防护等级	IP65, 1.2m自然跌落
	工作温度	-20 〜+50°C
	蓝牙范围	10m
	连接要求	Android 4.3 以上,蓝牙 BLE4.0
	续航时间	常规使用续航：＞30天
		北斗追踪模式：240小时（每两分钟定位一次）

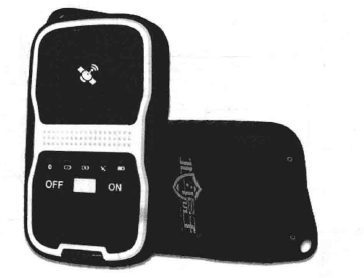

图2.32    北斗盒子一代手持机外形照片
