BGA是什么？(初学者必看的BGA介绍)

概述

BGA(Ball Grid Array)是一种先进的集成电路封装技术，其全称为 球栅阵列封装 。这种封装方法的核心特点是将大量球形焊点按照特定的网格排列在封装底部，形成了一个独特的三维结构。BGA封装技术巧妙地解决了传统封装方法在高引脚数和高密度集成方面的局限性，为现代电子产品的微型化和高性能发展铺平了道路。
BGA封装技术的工作原理基于 焊球的表面张力 ，这一物理特性使其在焊接过程中能够实现自动对准。当BGA封装的焊球在回流炉中熔化时，熔融焊球的表面张力会促使封装保持在电路板上的适当位置，直至焊料冷却凝固。这种“自对准”效应不仅简化了焊接工艺，还显著提高了焊接的可靠性和成功率。
BGA封装技术的一个关键优势在于其 高互连密度 。相较于传统的引线阵列封装，BGA能够在相同的封装面积内提供更多的引脚，极大地提升了芯片的集成度和功能性。这种高密度集成特性使得BGA成为现代高性能计算和通信设备中不可或缺的技术之一。
此外，BGA封装还具有以下显著优势：

• 散热性能优异 ：BGA封装和电路板之间的热阻较低，允许热量更有效地散发，有助于防止设备过热。
• 电性能优良 ：BGA封装提供了更短的电气路径，减少了寄生电容和电感，从而提高了信号完整性和传输速率。
• 节省空间 ：BGA封装能够充分利用封装底部的空间，实现了更高的集成度，有助于缩小电子产品的整体尺寸。

然而，BGA封装技术也面临一些挑战，主要包括：

• 焊接质量检测困难 ：由于焊点位于封装下方，难以直接观察，给质量控制带来一定难度。
• 返修复杂 ：一旦焊接完成，修改或更换BGA封装的组件变得非常困难，可能需要专门的设备和技术。

尽管存在这些挑战，BGA封装技术凭借其卓越的性能和集成能力，已成为现代电子工业中不可或缺的一部分，推动着电子产品向着更高性能、更小体积的方向不断发展。

发展背景

BGA技术的发展源于电子行业对高性能、小型化产品的需求。随着智能手机、消费电子产品和新能源汽车市场的蓬勃发展，BGA技术应运而生并迅速普及。BGA老化座作为一种关键测试设备，在产品质量控制中扮演着越来越重要的角色。其技术不断完善，精度可达±0.1℃，同时通过多重安全保护功能确保可靠性和安全性。这些进步使BGA技术更好地满足了市场对高可靠性电子产品的需求，推动了整个电子产业向更高水平迈进。

BGA结构特点

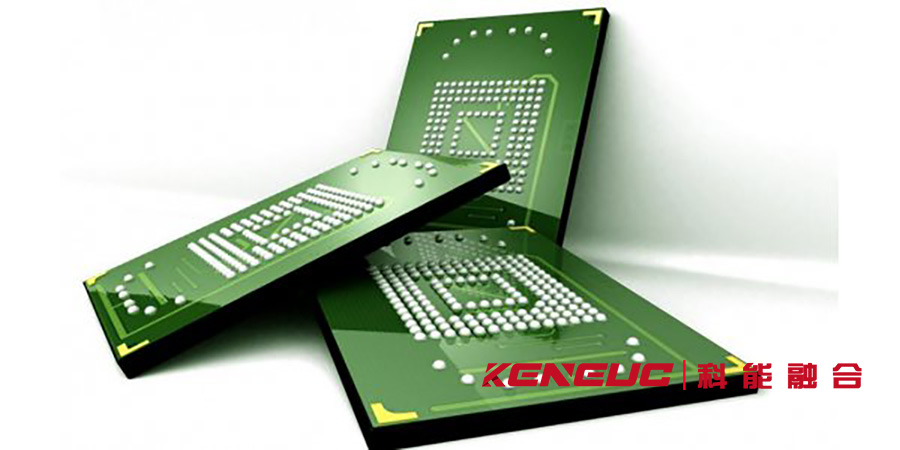

焊球阵列布局

BGA封装技术的核心特征之一是其独特的焊球阵列布局。这种布局设计巧妙地解决了高密度集成的问题，同时优化了电气性能和散热效果。
BGA封装的焊球阵列通常呈现为 正方形或矩形网格 排列。焊球的中心间距（pitch）可以从0.4毫米到1.27毫米不等，具体取决于封装的尺寸和引脚数量。这种紧密的排列方式使得BGA封装能在有限的面积内容纳更多的引脚，显著提高了集成度。
为了进一步提高集成度，现代BGA封装技术引入了 微间距（micro-pitch）设计 。例如，某些先进封装的焊球间距可小至0.3毫米，甚至0.25毫米。这种微间距设计使得在同样大小的封装中可以容纳更多的焊球，从而提供更多I/O接口。
BGA封装的焊球数量可以从几百个到几千个不等，具体取决于芯片的复杂程度和功能需求。例如：

这种高密度的焊球布局带来了显著的优势：

1. 实现了更高的集成度
2. 改善了电气性能
3. 优化了散热效果

然而，微间距设计也带来了新的挑战，特别是在焊接工艺和质量控制方面。为了应对这些挑战，BGA封装技术采用了多种创新方案，如改进的焊接工艺和先进的检测技术，以确保焊球的良好连接和可靠性。

封装材料

在探讨BGA封装技术的特点时，封装材料的选择至关重要。BGA封装主要使用两类材料：

1. 基板材料 ：包括陶瓷、有机树脂和复合材料，选择依据为热膨胀系数匹配、机械强度和绝缘性能。
2. 焊球材料 ：常用锡铅合金和无铅合金，需考虑焊接温度、抗疲劳性和长期可靠性。

这些材料的选择直接影响BGA封装的性能、可靠性和成本，是封装设计过程中的关键考量因素。

BGA优势分析

高密度集成

BGA封装技术在高密度集成方面展现出卓越的优势，为现代电子产品的微型化和多功能化做出了巨大贡献。这种先进的封装方法通过巧妙的设计和精湛的工艺，实现了惊人的集成度提升。
BGA封装技术的核心优势在于其 高密度互连能力 。通过在封装底部布置大量的球形焊点，BGA能够在有限的空间内提供远超传统封装技术的引脚数量。这种设计不仅提高了集成度，还显著改善了电气性能和散热效果。
BGA封装的高密度集成特性主要体现在以下几个方面：

1. 引脚密度大幅提升 ：BGA封装的焊球阵列布局允许在相同面积内布置更多的引脚。例如，某些高端处理器的BGA封装可容纳多达数千个焊球，远远超过传统QFP或DIP封装的引脚数量。
2. 微间距设计 ：现代BGA封装技术已实现0.3毫米甚至0.25毫米的微间距设计，进一步提高了集成度。这种微间距设计使得在同样大小的封装中可以容纳更多的焊球，从而提供更多I/O接口。
3. 三维立体结构 ：BGA封装采用三维立体结构，充分利用了封装底部的空间。这种设计不仅增加了可用的连接点数量，还优化了信号传输路径，减少了寄生电容和电感，提高了信号质量和传输速度。
4. 高集成度应用 ：BGA封装技术特别适用于需要高集成度的应用场景。例如，在高性能计算和AI服务器领域，HDI PCB的应用正逐步增加。采用20-30层的HDI板后，服务器性能得到显著提升，满足了AI服务器对高速传输的需求。
5. 模块化设计 ：BGA封装技术还支持模块化设计，允许在同一块PCB上集成多个BGA封装的芯片。这种设计方法进一步提高了系统的集成度和灵活性，使得复杂的电子系统可以在更小的空间内实现。

通过这些创新设计，BGA封装技术成功克服了传统封装方法在高引脚数和高密度集成方面的限制，为现代电子产品的微型化和高性能发展奠定了坚实的基础。这种高密度集成能力不仅提高了产品的功能性和性能，还促进了电子产品的小型化趋势，满足了市场对便携性和多功能性的迫切需求。

电气性能

BGA封装技术在电气性能方面展现出显著优势，尤其在 信号传输效率 和 噪声抑制 方面表现突出。这种封装方式通过 降低寄生电容和电感 ，有效减少了信号延迟，同时提高了信号完整性。BGA封装的低电阻和低电感特性使其成为高频应用的理想选择，能够支持高达GHz级别的数据传输速率，满足现代高速数字通信系统的需求。此外，BGA封装还能有效抑制电磁干扰（EMI），通过合理设计的接地焊球阵列，显著增强了系统的抗干扰能力，确保了在复杂电磁环境中也能维持稳定的信号传输质量。

散热效果

BGA封装技术在散热方面展现出显著优势，主要体现在 热传导效率 的提升上。通过采用大面积的焊球阵列，BGA封装能快速将芯片产生的热量传导至PCB板或散热结构，有效降低芯片温度。这种高效的热管理机制不仅提高了系统的稳定性和可靠性，还有助于延长芯片寿命。特别是对于高性能计算和AI服务器等领域，BGA封装的出色散热性能为其持续运行提供了关键保障，满足了这些应用对高效热管理的严格要求。

BGA分类

按基板类型

BGA封装技术根据基板类型可分为多种类别，每种类型都有其独特的优势和适用场景。以下是主要的BGA基板类型及其特性：

1. 塑料基板BGA (PBGA)

PBGA是最常见的BGA类型之一，采用塑料环氧模塑混合物作为密封材料，使用BT树脂/玻璃层压板作为基板。这种设计具有以下特点：

• 热匹配性好 ：PBGA的热膨胀系数与PCB板相近，减少了因热胀冷缩引起的应力，提高了封装的可靠性。
• 成本效益高 ：相比其他BGA类型，PBGA的成本相对较低，适合大规模生产。
• 电性能优越 ：PBGA表现出良好的电气特性，适合各种电子设备的使用需求。

PBGA的主要应用场景包括：

• 微处理器
• 数字信号处理器(DSP)
• 图形处理单元(GPU)

1. 陶瓷基板BGA (CBGA)

CBGA使用多层陶瓷作为基板，具有以下特点：

• 散热性能佳 ：陶瓷材料的高导热性有利于热量快速散出。
• 气密性好 ：CBGA封装组件的长期可靠性较高，特别适合对气密性要求严格的场合。
• 电绝缘特性优秀 ：陶瓷材料具有出色的电绝缘性能。

然而，CBGA也面临一些挑战：

• 成本较高
• 陶瓷基板和PCB板的热膨胀系数差异可能导致焊点疲劳

CBGA主要用于高性能计算和军事应用等对可靠性要求较高的领域。

3. 倒装芯片BGA (FCBGA)

FCBGA采用硬质多层基板，芯片背面直接接触空气，具有以下优势：

• 散热效率高
• 解决了电磁干扰问题
• 提高了I/O密度

FCBGA特别适用于图形加速芯片等高性能应用。

4. 细间距BGA (FBGA)

FBGA和微型BGA (MBGA)是两种特殊的BGA类型，它们通过减小焊球间距来提高集成度。FBGA的特点包括：

• 锡球针脚密度更大
• 体积更小
• 容量更大
• 散热性能更好

这种设计特别适合用于内存和显存颗粒的封装。
通过选择合适的BGA基板类型，设计师可以根据具体的应用需求和性能要求，优化产品的性能、可靠性和成本效益。例如，在高性能计算领域，可能会优先考虑散热性能优异的CBGA；而在消费电子产品中，成本效益更高的PBGA可能是更好的选择。

按焊球材质

继BGA封装技术的多样化发展之后，我们来看看按焊球材质分类的情况。BGA封装技术主要分为两大类：

1. 锡铅合金BGA ：传统选择，成本效益高，但含铅环保问题日益凸显。
2. 无铅BGA ：符合RoHS标准，环境友好，但成本较高，焊接工艺要求更严格。

近年来，无铅BGA因其环保特性和长期可靠性逐渐成为主流选择，尤其是在消费电子和通信设备领域。这反映了电子行业对可持续发展的重视，同时也体现了技术进步带来的材料科学创新。

BGA应用领域

计算机硬件
BGA封装技术在计算机硬件领域扮演着至关重要的角色，尤其在高性能计算和人工智能服务器等对集成度和性能要求极高的应用中表现突出。这种先进的封装技术不仅提高了系统的集成度，还显著改善了电气性能和散热效果，为现代计算机硬件的发展提供了强有力的支持。
BGA封装技术在计算机硬件中的应用范围广泛，涵盖了多个核心部件：

1. 中央处理器(CPU) ：BGA封装技术在CPU中的应用最为普遍。高端处理器通常采用BGA封装，以满足其高引脚数和高性能的要求。例如，Intel的Core i系列处理器和AMD的Ryzen系列处理器均采用BGA封装。
2. 图形处理器(GPU) ：高性能GPU也广泛采用BGA封装技术。NVIDIA的GeForce RTX系列和AMD的Radeon RX系列显卡均使用BGA封装，以支持其高带宽和高功耗的需求。
3. 芯片组 ：计算机主板上的南北桥芯片组也经常采用BGA封装。这种封装方式不仅提高了集成度，还改善了信号传输效率和散热效果。
4. 内存模块 ：DDR4和DDR5内存模块也开始采用BGA封装技术，以提高集成度和信号传输性能。特别是在服务器和工作站等需要大容量内存的应用中，BGA封装的内存模块表现尤为出色。
5. 固态硬盘(SSD) ：NVMe SSD也越来越多地采用BGA封装，以实现更高的存储密度和更快的数据传输速度。这种封装方式不仅减小了SSD的体积，还提高了其散热性能。

值得注意的是，BGA封装技术在计算机硬件中的应用比例正在逐年上升。根据市场调研数据显示：
“预计到2025年，全球BGA封装市场规模将达到150亿美元，年复合增长率约为6%。”
这一增长趋势表明，BGA封装技术在计算机硬件领域的应用前景广阔，未来有望在更多高性能计算和人工智能应用中发挥关键作用。
BGA封装技术之所以在计算机硬件领域如此受欢迎，主要是因为它能够满足现代计算机系统对高集成度、高性能和低功耗的严格要求。通过采用BGA封装，计算机硬件制造商能够在有限的空间内集成更多的功能，同时保持优秀的电气性能和散热效果，这为开发更强大、更节能的计算机系统提供了技术支持。

通信设备

BGA封装技术在通信设备领域展现出卓越的应用价值，尤其在5G基站和卫星通信系统等高频通信设备中表现突出。这些设备对信号完整性和电磁兼容性有着极高要求，BGA封装恰好能满足这些需求：

1. 5G基站 ：BGA封装技术在5G基站的射频芯片封装中发挥重要作用。其低电感和低电阻特性有效减少了信号衰减和失真，确保了高频信号的稳定传输，从而提高了基站的通信质量和覆盖范围。
2. 卫星通信系统 ：BGA封装技术在卫星通信系统中的应用主要体现在其优异的散热性能和抗振能力上。这些特性确保了卫星通信设备在极端温差和复杂空间环境下的稳定运行，为高质量的卫星通信服务提供了可靠保障。

BGA封装技术在通信设备中的广泛应用充分展示了其在高频、高可靠性通信系统中的优势，为现代通信网络的快速发展提供了有力支持。

消费电子

在消费电子领域，BGA封装技术广泛应用于各类智能设备中，尤其在智能手机和平板电脑等移动设备中占据重要地位。BGA封装技术在这些产品中的应用主要体现在以下几个方面：

1. 移动设备处理器 ：BGA封装的处理器集成了大量功能，如应用处理器、基带调制解调器和电源管理单元，实现了高度集成和低功耗。
2. 图像传感器 ：BGA封装的图像传感器提高了像素密度和成像质量，满足了消费者对高清拍照的需求。
3. 无线通信模块 ：BGA封装的Wi-Fi和蓝牙模块实现了更紧凑的天线设计和更强的信号接收能力，提升了用户体验。

这些应用充分展现了BGA封装技术在消费电子产品中的关键作用，推动了产品向轻薄化、多功能化方向发展，满足了现代消费者对高性能、小巧便携电子设备的追求。

BGA焊接技术

焊接工艺

BGA焊接工艺是一项精密而复杂的操作，需要严格控制各个环节以确保焊接质量。以下是BGA焊接工艺的具体流程和关键要素：
焊接流程
BGA焊接工艺通常遵循以下步骤：

1. 焊膏印刷 ：使用焊膏印刷机将焊膏精确印刷到PCB的焊盘上。
2. 芯片放置 ：将BGA芯片放置到PCB的相应位置，确保对齐。
3. 预热 ：将PCB板放入回流焊炉，逐渐升温至约150°C，激活助焊剂。
4. 活性阶段 ：温度升至约200°C，助焊剂开始挥发，焊膏开始熔化。
5. 回流阶段 ：温度升至峰值（通常260°C左右），焊膏完全熔化，形成液态金属。
6. 冷却 ：PCB板逐渐降温，焊点凝固，形成稳定的连接。

工具与设备
BGA焊接所需的工具和设备包括：

• 回流焊炉 ：精确控制温度曲线
• 热风枪 ：局部加热
• 显微镜 ：检查焊接质量
• 焊膏印刷机 ：精确印刷焊膏
• 自动贴片机 ：放置BGA芯片

环境要求
BGA焊接对环境条件也有严格要求：

• 温度：23±3°C
• 相对湿度：45%-70%

焊接方法
BGA焊接主要有两种方法：

1. 控制温度焊接 ：使用真空推力和对准引导板精确控制BGA芯片与PCB的距离，然后将焊点暴露到入口波峰中，并使用气流刮去过多的锡膏。
2. 热压焊接 ：首先将焊点通电加热至适当温度，使其变软塑性好，然后在确定位置后，使用机器手将BGA芯片压到PCB上，完成相应的焊接工作。

操作要点
BGA焊接的关键操作要点包括：

• 精确控制温度曲线
• 确保BGA芯片与PCB的对齐
• 使用适量的助焊剂
• 控制焊接压力和时间

通过严格遵守这些工艺流程和操作要点，可以显著提高BGA焊接的成功率和质量，为电子产品的可靠性和性能奠定基础。

常见问题

在BGA焊接过程中，除了虚焊和冷焊外，还可能出现其他几个值得关注的常见问题：

1. 焊料不足 ：焊料不足会导致焊点与焊盘之间接触面积减少，影响电气连接的可靠性。这种情况通常发生在焊膏印刷不均匀或焊料流动性较差的情况下。
2. 焊料过度 ：与焊料不足相反，焊料过度会在焊点间形成桥接，导致短路。这通常是由焊膏印刷过多或焊接温度过高造成的。
3. 焊点偏移 ：焊点偏移是指焊点偏离预定位置，影响电气连接的有效性。这可能是由于焊接过程中振动或焊料流动性不佳所致。

这些问题都需要在焊接工艺中加以注意和控制，以确保BGA焊接的质量和可靠性。

总结

BGA封装技术是一种集成电路封装技术，具有高密度、高速、高可靠性、小尺寸等特点，被广泛应用于计算机、通讯、消费电子、汽车电子、医疗电子等领域。BGA封装技术的制作过程主要包括基板制作、焊球制作、芯片贴装、焊接等工艺。对于初学者来说，了解BGA封装技术的特点和制作过程，可以更好地理解和应用BGA封装技术。
