ROADM技术在未来的网络中有哪些发展趋势

什么是ROADM技术

ROADM（Reconfigurable Optical Add-Drop Multiplexer）技术是一种光传输网络中的重要技术，中文名为可重构光分插复用器，它可以实现光信号的动态调度和管理，是光网络中的关键技术之一。ROADM技术可以实现光信号的动态调度和管理，使得光网络具有更好的灵活性和可靠性，可以满足不同应用场景下的需求。

ROADM是光通信网络中用于实现波长级信号的灵活调度和管理的关键设备。它允许网络运营商在不同的地理位置添加、删除或交换特定波长的光信号，而无需转换为电信号，从而大大提高了网络的传输效率和灵活性。

关键组件

在探讨ROADM技术的关键组件之前，我们需要理解这些组件如何共同协作，以实现ROADM网络的高度灵活性和可重构性。ROADM技术的核心在于其能够根据需要实时调整光信号的路由和波长，提供灵活的光网络配置和管理能力。为了实现这一目标，ROADM系统依赖于几个关键组件的协同工作:

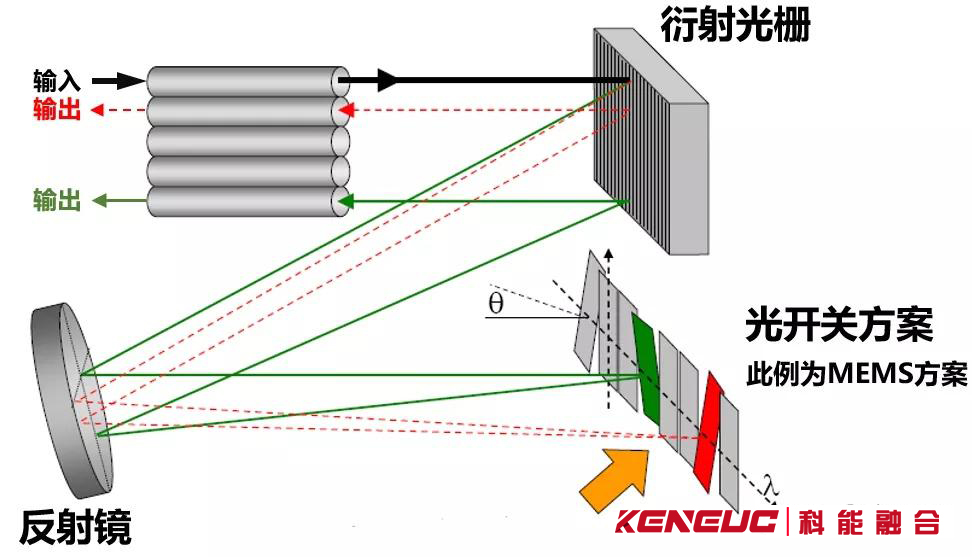

1. 波长选择开关(WSS) ：WSS是ROADM网络中最核心的组件之一。它的主要功能是根据光信号的波长动态控制光信号的路由。WSS设备允许选择性地切换各个波长(通道)，而不影响其他波长(通道)。WSS通常采用微机电系统(MEMS)或液晶(LCOS)技术来实现波长的选择和切换。这些技术可以通过精密的机械或电控方式，将特定波长的光信号引导到所需的输出端口，从而实现光流量的灵活路由和管理。
2. 光通道监控(OCM) ：OCM系统负责实时监测网络中光信号的各种关键参数，如信号功率、波长和信噪比(SNR)等。通过持续监控这些参数，OCM系统能够及时发现网络中的潜在问题，如信号质量下降或设备故障，并向网络管理系统发出警报。这使得网络运营商能够采取预防性措施，最大限度地减少服务中断的风险，并优化网络的整体性能。
3. 可变光衰减器(VOA) ：VOA在ROADM网络中主要用于调节通过它们的光信号功率水平。通过动态调整信号功率，VOA可以补偿信号损失、优化链路预算，并在整个网络中保持一致的信号质量。VOA通常与WSS和其他组件紧密集成，形成一个完整的闭环控制系统，能够根据网络条件的变化自动调整光信号的各项参数，以维持最佳的传输性能。
4. 光开关 ：光开关在ROADM网络中用于选择性地将光信号路由到网络内的不同路径。这些开关在实现网络拓扑的动态重新配置、高效的流量管理和容错方面发挥着至关重要的作用。光开关可以是简单的2x2开关，也可以是复杂的多端口矩阵开关，取决于网络的具体需求和复杂度。

这些关键组件的协同工作使得ROADM网络能够实现高度的灵活性和可重构性。例如，当网络中出现新的业务需求或流量模式发生变化时，WSS可以根据指令快速调整光信号的路由，而VOA则相应地调整各路径上的信号功率，以确保最佳的传输效果。同时，OCM系统持续监控网络状态，为网络管理者提供实时的性能数据，帮助他们做出更加准确和及时的决策。
通过这些组件的有机结合，ROADM技术成功地实现了光网络的动态重构和资源优化，大大提高了网络的运营效率和服务质量。

ROADM演进历程

第一代ROADM
在ROADM技术的发展历程中，第一代ROADM标志着这项技术的初步成型。这一阶段的主要特征包括：

1. 使用 固定波长间隔 的波分复用技术，通常为 50GHz或100GHz 1。
2. 采用基于 MEMS或LCOS 技术的波长选择开关(WSS)，实现波长级的灵活调度2。
3. 虽然提供了基本的可重构能力，但网络架构相对简单，主要应用于 长途骨干网 中的点对点连接1。

尽管存在一些局限性，第一代ROADM仍为后续技术发展奠定了重要基础，推动了光通信网络向更灵活、智能化的方向演进。
第二代ROADM
在ROADM技术发展的第二个阶段，第二代ROADM架构实现了 多维度可重构 。这种架构能够完成两个以上方向或自由度的互连，满足组建多个环网或网状网的需求。其核心技术是 波长选择开关(WSS) ，采用 平面光波导回路(PLC)技术 将解复用器、光开关、VOA等集成在单片芯片上，大幅提高了集成度并降低了系统成本1。这种设计不仅增强了网络的灵活性和可扩展性，还为未来更大容量、更高性能的光网络奠定了坚实基础。
CDC-ROADM
CDC-ROADM (Colorless, Directionless, Contentionless Reconfigurable Optical Add-Drop Multiplexer) 是ROADM技术的一个重要演进方向，旨在解决传统ROADM在网络灵活性和资源利用率方面的限制。作为一种先进的光网络架构，CDC-ROADM通过消除波长、方向和竞争的约束，实现了更高的网络灵活性和资源利用效率。
CDC-ROADM的核心特征包括：

1. 无色性 ：允许任意波长在任意端口间进行交换，无需考虑波长与物理端口的绑定。
2. 无方向性 ：支持光信号在任意方向间的自由路由，打破了传统ROADM中波长与特定传输方向的关联。
3. 无竞争性 ：能够在同一节点上同时处理多个相同波长的独立业务流，有效解决了波长竞争问题。

这些特性极大地提升了网络的灵活性和资源利用效率，使得网络运营商能够更高效地管理和分配网络资源，满足不断变化的业务需求。
在技术实现层面，CDC-ROADM主要依赖于 多播交换光开关(MCS)模块 和 波长选择开关(WSS) 的协同工作。MCS模块基于平面光波导回路(PLC)技术和微机电系统(MEMS)技术，实现了高集成度和低插入损耗的波长交换功能。WSS则负责精确的波长选择和路由，两者结合构成了CDC-ROADM的核心功能单元。
最新的研究进展表明，在CDC-ROADM的基础上引入 灵活带宽(FlexGrid)功能 可以进一步提升网络的适应性。FlexGrid技术允许DWDM系统根据实际需求动态调整信道宽度，从而更好地适配不同速率的信号传输需求。例如，100G、400G和1T信号分别需要50GHz、75GHz和150GHz的信道宽度。通过支持灵活带宽，CDC-F ROADM能够更有效地利用宝贵的光谱资源，提高网络的整体容量和效率。
此外，研究人员还在探索将CDC-ROADM技术扩展到C+L双波段的应用。通过开发覆盖C+L双波段的WSS和MCS模块，可以显著增加网络的容量和灵活性。实验结果显示，即使在使用130Gbaud信号的情况下，采用8分支MCS的C+L双波段CDC-ROADM也能达到约26%的加/下路比，与传统C波段系统相当。这表明C+L双波段CDC-ROADM在保持操作灵活性的同时，能够显著提升网络容量。
这些研究成果和技术进展为构建更灵活、更高容量的光网络提供了强有力的技术支持，推动了ROADM技术向更高级别的演进。

ROADM网络应用

骨干网部署
在骨干网部署方面，ROADM技术正展现出巨大潜力。作为全光网2.0的核心组成部分，ROADM网络正在向 一二干融合的网状网络 方向快速发展。这种架构旨在实现扁平化的网络结构，为“东数西算”战略提供最优时延保障。
截至2022年，中国电信已建成覆盖全国的ROADM网络，具体包括：

这个庞大的网络系统涵盖了 31个省份、198个地市 ，总线路长度达 30万公里 ，拥有 460个ROADM节点 。其中，13个省份实现了深度的一二干融合，其余13个省份则采用了独立建设二干波分的方式。
在技术演进方面，ROADM网络正朝着 集中式WSON 方向发展。这种方法旨在解决分布式WSON面临的一些挑战，如网络规模受限、波长资源冲突频繁、难以提供差异化服务质量(SLA)以及资源管理不清晰等问题。通过集中计算与分布式控制相结合的方法，可以实现秒级的确定性动态恢复，显著提升网络的灵活性和可靠性。
值得注意的是，随着ROADM站点线路方向的增加，传统ROADM设备已无法满足需求。在这种情况下， 光背板 成为了解决大规模网络部署问题的关键。为此，传统ROADM设备正向 集成型ROADM设备 进行演进。这种新型设备具有节省空间、降低功耗、提高效率等优势，有助于解决大规模部署和运维的难题。
在具体应用方面，中国电信已开始在城域网中试点部署集成型ROADM设备。2019年，武汉城域网率先开展了试点工作，随后在2020年，北京东四、上海电信等10个业务量大、线路方向多的节点也部署了集成型ROADM设备。这些试点项目取得了良好效果，网络和业务运行稳定。
展望未来，ROADM技术在骨干网部署中将继续深化。预计到2025年，除新疆、西藏外，全国90%地区的省会间将实现不大于20ms的传送网时延。在京津冀、长三角、粤港澳和川渝陕等重点区域，“四圈”之间的时延有望控制在15ms以内。这些目标的实现将进一步巩固ROADM技术在骨干网部署中的关键地位，为未来的数字经济发展奠定坚实的网络基础。
城域网应用
继骨干网之后，ROADM技术在城域网中的应用也日益广泛。城域网作为连接骨干网和接入网的重要纽带，面临着日益增长的带宽需求和多样化的业务类型。在这种背景下，ROADM技术凭借其灵活性和可重构性，为城域网提供了理想的解决方案。
城域网中ROADM应用的一个典型案例是中国电信在武汉城域网开展的集成型ROADM设备试点。该项目于2019年开始实施，随后在北京、上海等10个业务量大、线路方向多的节点进行了部署。这些试点项目充分展示了ROADM技术在城域网中的应用价值，特别是在应对快速增长的带宽需求和多样化业务类型方面表现突出。
集成型ROADM设备的优势在于能够有效解决城域网中线路方向不断增加带来的挑战，同时提高网络的灵活性和可扩展性。这种设备集成了波长选择开关(WSS)、可变光衰减器(VOA)等关键组件，实现了波长级的灵活调度和动态配置。通过这种方式，城域网运营商可以更高效地管理和分配网络资源，满足不断变化的业务需求，同时降低运营成本和提高网络整体性能。
数据中心互联
在数据中心互联领域，ROADM技术正发挥着越来越重要的作用。随着云计算和大数据时代的到来，数据中心之间需要进行大量的数据交换和同步，这对网络的灵活性和可靠性提出了更高要求。ROADM技术通过其独特的可重构性，为数据中心互联提供了理想解决方案。
一个典型的例子是在 超大规模数据中心集群 中的应用。通过部署ROADM网络，这些数据中心实现了 无缝的数据复制、备份和灾难恢复 功能。这不仅提高了数据中心的服务质量和可靠性，还显著改善了资源利用效率。例如，通过动态分配网络资源，ROADM网络可以根据实时需求优化带宽利用，最大限度地减少了资源浪费，从而为运营商节约成本并提升用户体验。
此外，ROADM技术在数据中心互联中还支持 网络拓扑及资源自动发现、业务开通及控制、路由计算、智能化调度、网络性能监控 等功能，进一步提高了网络资源的利用率和网络的智能化水平。这些特性使ROADM成为数据中心互联的理想选择，特别适用于需要快速响应和高可靠性的场景。

ROADM技术创新

大容量传输
在ROADM技术的大容量传输领域，近年来取得了一系列重大突破。这些进展不仅推动了网络容量的显著提升，还为未来更高带宽需求的满足铺平了道路。以下是ROADM技术在大容量传输方面的最新研究成果和进展：

1. 400G单载波技术 ：这是目前ROADM技术在大容量传输方面的一项重要成果。通过采用先进的调制编码技术，如 QPSK(Qadrature Phase Shift Keying) ，可以在单个波长通道上传输400Gbps的数据速率。这一技术不仅显著提高了单纤容量，还为未来网络容量的进一步提升奠定了基础。
2. C+L双波段应用 ：为进一步扩大网络容量，研究人员正在探索将ROADM技术扩展到C+L双波段。通过同时利用C波段和L波段，可以将可用波长资源几乎翻倍，从而显著提升网络的整体容量。实验结果表明，即使在使用130Gbaud信号的情况下，采用8分支MCS的C+L双波段CDC-ROADM也能达到约26%的加/下路比，与传统C波段系统相当。这表明C+L双波段CDC-ROADM在保持操作灵活性的同时，能够显著提升网络容量。
3. 集成型ROADM设备 ：为应对大规模网络部署的需求，传统ROADM设备正向集成型ROADM设备演进。这种新型设备具有节省空间、降低功耗、提高效率等优势，有助于解决大规模部署和运维的难题。在城域网应用中，集成型ROADM设备已经展现出良好的效果，能够有效应对快速增长的带宽需求和多样化的业务类型。
4. 超高速信号传输 ：研究人员正在探索更高数据率的信号传输。例如，通过采用先进的调制技术和数字信号处理技术，实验室环境中已经实现了单波长1Tbps甚至更高的传输速率。虽然这些技术距离商业化还有一定距离，但它们为未来ROADM网络的容量提升指明了方向。

这些技术进展共同推动了ROADM网络向更高容量、更灵活的方向发展，为满足未来不断增长的带宽需求提供了有力支持。随着这些技术的不断完善和成熟，我们可以期待看到更大容量、更灵活的ROADM网络在未来几年内逐步部署和应用。
灵活频谱管理
在ROADM技术的发展过程中，灵活频谱管理已成为一个重要研究方向。随着弹性光学网络(EON)概念的提出，灵活频谱管理的重要性愈发凸显。EON系统采用12.5GHz的频率槽宽，相较于传统DWDM系统的50GHz或100GHz固定间隔，可将频谱效率提高56%，从而显著提升网络容量和资源利用效率。
在灵活频谱管理方面，研究人员提出了一种新型的三阶段切换Flex ROADM模型。这种设计旨在提高网络的灵活性和适应性，同时降低成本。该模型通过增加ROADM的度数，提供了更高的网络交换容量，同时解决了大规模WSS制造困难的问题。具体而言，这种设计通过巧妙利用现有设备，实现了网络的可重用性和灵活性，为未来网络的扩展提供了便利。
在技术实现上，这种新型ROADM采用了非阻塞性架构，确保了网络的高容量和灵活性。这意味着系统可以在不影响其他信号传输的情况下，重新配置光路径，以适应新的连接需求或更改现有连接。这种设计使得网络能够更高效地利用频谱资源，同时保持高度的灵活性和适应性。
为了评估新设计的性能，研究人员使用了Lee方法计算系统总的阻塞概率。仿真结果表明，通过合理选择参数(N=14,M=16)，可以使系统规模扩展到224度，相比传统设计有显著提升。这种设计不仅提高了网络容量，还降低了成本，为大规模EON系统的部署提供了可行方案。
此外，研究人员还探索了将C+L双波段应用到灵活频谱管理中的可能性。实验结果表明，即使在使用130Gbaud信号的情况下，采用8分支MCS的C+L双波段CDC-ROADM也能达到约26%的加/下路比，与传统C波段系统相当。这表明C+L双波段CDC-ROADM在保持操作灵活性的同时，能够显著提升网络容量，为未来更大容量的灵活频谱管理提供了新的可能。
智能控制平面
在ROADM技术创新的背景下，智能控制平面的研究取得了显著进展。最新研究表明，通过引入人工智能算法，可以显著提升ROADM网络的自适应能力和资源利用效率。特别是将机器学习技术应用于网络路径规划和资源分配中，能够实现更精准的流量预测和动态路由优化。
这种智能控制机制不仅能有效减少网络拥塞，还能提高网络的整体吞吐量和资源利用率。例如，研究人员提出的基于强化学习的动态波长分配算法，能在复杂网络环境中实现近似最优的资源分配策略，为未来ROADM网络的智能化运营提供了有力支持。

ROADM产业发展

市场规模
在全球数字化转型浪潮的推动下，ROADM技术市场规模呈现出强劲的增长态势。根据2024年Edge ROADM革命产品市场报告，2023年全球与中国Edge ROADM革命产品市场规模均达到 亿元（人民币） 。预计在预测期内，全球Edge ROADM革命产品市场将以 %的复合年增长率 增长，至2029年将达到 亿元 的总规模。
这一增长趋势反映了ROADM技术在现代通信网络中日益重要的角色，以及其在满足不断增长的带宽需求和网络灵活性方面所展现的巨大潜力。
主要厂商
在ROADM技术产业蓬勃发展的背景下，多家知名厂商积极参与市场竞争，推动技术创新和产品升级。主要参与者包括华为、中兴通讯、烽火通信、诺基亚、爱立信和Ciena等。这些企业通过持续研发投入，不断提升ROADM产品的性能和可靠性，为全球通信网络的现代化进程做出了重要贡献。其中，华为推出的集成型ROADM设备在城域网应用中表现出色，体现了行业领先的技术实力。

总结

ROADM技术是光通信和数据中心中的关键技术之一，它可以实现光信号的动态调度和管理，从而提高光网络的灵活性和可靠性。未来，ROADM技术将更加智能化和自动化，可以实现更加高效的光信号调度和管理，从而满足不同应用场景下的需求。

最新的研究进展显示，香港城市大学的研究团队成功设计并制备了用于ROADM的低损耗、偏振无关且宽谱的32×4光开关，这一发展有助于集成光开关走向商业化，并满足高速通信系统对光开关性能的严格要求

ROADM技术正不断进化，以适应日益增长的网络带宽需求和提高网络的智能化水平。随着新技术的应用和网络架构的优化，ROADM将继续在构建下一代全光网络中发挥核心作用。
